C4/32R-2,5 Disjoncteur moteur IMO 1,6 à 2,5A 3P déclencheur magnétothermique

IMO

I28.C4/32R-2,5

Description

Le disjoncteur moteur C4/32R-2,5 IMO possède un déclencheur magnéto-thermique réglable de 1,6 à 2,5A. Il est recommandé d'installer un disjoncteur magnétothermique pour protéger efficacement vos moteurs électriques monophasés ou triphasés.

Ce disjoncteur moteur possède un pouvoir de coupure en court-circuit de 100kA et une protection contre les pertes de phases.

De conception modulaire, il occupera 3 emplacements sur un rail DIN s'intégrant ainsi facilement et assurant une protection optimale de vos équipements.

Compatible moteur triphasé de : 0,55kW à 1,1kW
Compatible moteur monophasé de : 0,25kW

En savoir plus

Prix unitaire :

46,20 €TTC
38,50 €HT

Disponible à la plateforme Délai de réapprovisionement estimé : 5 jours

paiement securise
Type de matériel 1. Disjoncteur moteur
Type d'enveloppe Plastique
Courant nominal (Ampère) 2,5 A
Plage de réglage (A) 1,6 à 2,5A
Types d’utilisation Protection magnétothermique pour moteur électrique
Type de moteur compatible Moteur asynchrone triphasé et monophasé
Compatibilité moteur triphasé 3~400V 0.75 kW

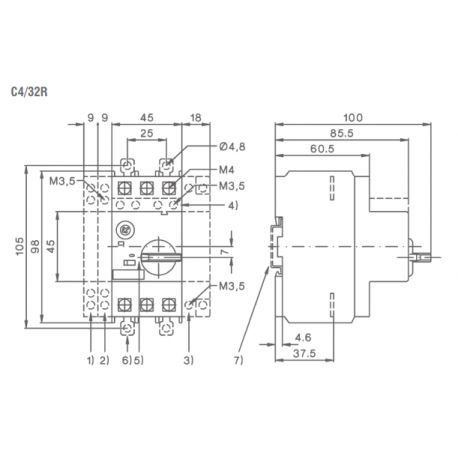

Dimensions (hautxlargxprof) 98x45x100 mm
Poids 0.36 kg
Nombre de pôles 3 pôles
Type de montage Montage rail DIN
Protection courts-circuits Oui
Déclenchement court-circuit 32.5 A
Température de fonctionnement -20°C à +60°C
Indice de protection IP20
Gamme C4/32R
Marque IMO

Le disjoncteur magnéto-thermique C4/32R IMO

Conçu pour être versatile et adaptable grâce à une gamme d'accessoires modulaires, le disjoncteur moteur IMO répondra à tous vos besoins en terme de protection magnétothermique pour vos moteurs électriques. Grâce à ces accessoires, le disjoncteur moteur IMO offre une grande flexibilité d’installation et d’utilisation, permettant une personnalisation selon les exigences spécifiques de protection et de commande de vos équipements.

  • Contact auxiliaire latéral : Surveille l'état du disjoncteur.
  • Alarme de déclenchement magnétique : Signale une coupure par surcharge ou court-circuit.
  • Déclencheur à shunt ou à minimum de tension : Déclenche automatiquement en cas de sous-tension ou sur commande externe.
  • Contact auxiliaire transversal : Se place sur la partie supérieure ou inférieure pour la surveillance.
  • Verrouillage de la poignée OFF : Sécurise le disjoncteur en position arrêt.
  • Pattes enfichables : Permettent un montage à vis.
  • Rail DIN 35 mm : S'installe facilement sur rail standard EN 50022.

Tableau de sélection disjoncteur magnéto-thermique en fonction de la puissance du moteur

Le disjoncteur moteur ou disjoncteur magnéto-thermique doit-être impérativement choisi en fonction du courant nominal du moteur, vous trouverez ces indications directement sur la plaque signalétique du moteur électrique. Ci-dessous un tableau de correspondance courant nominal - puissance moteur (à titre indicatif).

Branchement disjoncteur magnéto-thermique tripolaire sur un moteur électrique

Les disjoncteurs 3P magnétothermiques ont été conçus pour protéger les moteurs asynchrones triphasés et monophasés.
