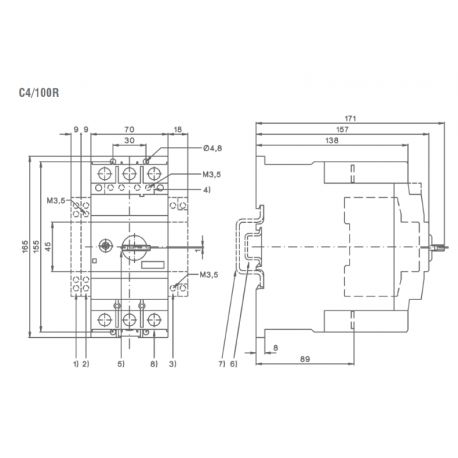

C4/100R-90 Disjoncteur moteur IMO 70 à 90A 3P déclencheur magnétothermique

Le disjoncteur magnéto-thermique C4/100R IMO

Conçu pour être versatile et adaptable grâce à une gamme d'accessoires modulaires, le disjoncteur moteur IMO répondra à tous vos besoins en terme de protection magnétothermique pour vos moteurs électriques. Grâce à ces accessoires, le disjoncteur moteur IMO offre une grande flexibilité d’installation et d’utilisation, permettant une personnalisation selon les exigences spécifiques de protection et de commande de vos équipements.

• Contact auxiliaire latéral : Surveille l'état du disjoncteur.
• Alarme de déclenchement magnétique : Signale une coupure par surcharge ou court-circuit.
• Déclencheur à shunt ou à minimum de tension : Déclenche automatiquement en cas de sous-tension ou sur commande externe.
• Contact auxiliaire transversal : Se place sur la partie supérieure ou inférieure pour la surveillance.
• Verrouillage de la poignée OFF : Sécurise le disjoncteur en position arrêt.
• Pattes enfichables : Permettent un montage à vis.
• Rail DIN 35 mm : S'installe facilement sur rail standard EN 50022.

Tableau de sélection disjoncteur magnéto-thermique en fonction de la puissance du moteur

Le disjoncteur moteur ou disjoncteur magnéto-thermique doit-être impérativement choisi en fonction du courant nominal du moteur, vous trouverez ces indications directement sur la plaque signalétique du moteur électrique. Ci-dessous un tableau de correspondance courant nominal - puissance moteur (à titre indicatif).

Branchement disjoncteur magnéto-thermique tripolaire sur un moteur électrique

Les disjoncteurs 3P magnétothermiques ont été conçus pour protéger les moteurs asynchrones triphasés et monophasés.
