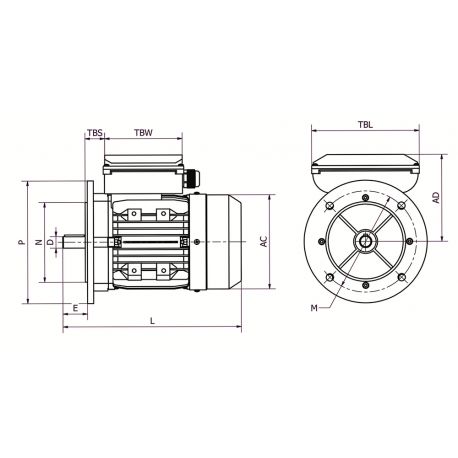

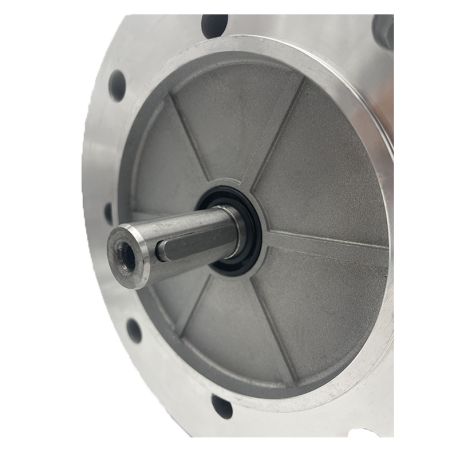

Moteur monophasé B5 0.25 KW 3000 tr/min HA 63 230V MMP ALMO

Normes:

Les moteurs sont conformes aux normes:

- Machines électriques tournantes valeurs nominales et caractéristiques de fonctionnement: IEC 60034-1

- Degrés de protection: IEC 60034-5

- Modes de refroidissement: IEC 60034-6

- Formes de construction: IEC 60034-7

- Marquage des bornes et sens de rotation: IEC 60034-8

- Limites du bruit: IEC 60034-9

- Caractéristiques de démarrage: IEC 60034-12

- Vibrations mécaniques: IEC 60034-14?

- Tensions nominales: IEC 38

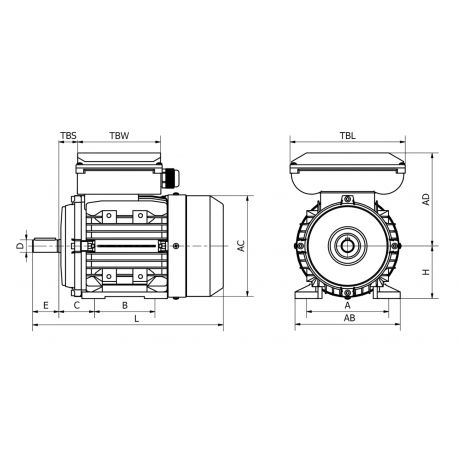

Construction: La carcasse et les flasques sont en alliage d’aluminium. Les portées de roulement sont chemisées acier à partir de la hauteur d’axe 90. Les pattes sont vissées à la carcasse et peuvent? également être fixées sur le côté droit ou sur le côté gauche (trous taraudés dans la carcasse d’origine).

Paliers: Les moteurs sont équipés de roulements à billes de marque SKF, NSK ou NTN, type ZZ, jeu C3, graissés à vie. La durée de vie nominale minimale sous utilisation en pleine charge est de 20.000 heures de fonctionnement et peut dépasser 40.000 heures lors d’un montage horizontal et un accouplement direct à la machine entraînée.

La durée de vie de la graisse est d’environ:

- 10.000 heures de fonctionnement pour les moteurs 2 pôles.

- 20.000 heures de fonctionnement pour les moteurs 4 pôles et plus. Une rondelle élastique (de pré-charge) est montée côté opposé à l’entraînement.

Refroidissement: Les moteurs sont auto-ventilés (IC411) et sont munis de ventilateurs radiaux en matière plastique qui assurent le refroidissement indépendamment du sens de rotation.

Vibrations: Les rotors sont équilibrés dynamiquement avec une demi-clavette. Le niveau d’équilibrage correspond à la classe A.

Niveau acoustique: Le niveau de bruit indiqué correspond conformément à la norme EN 60034-9 à la valeur moyenne de la pression acoustique LpA en dB(A) mesurée à 1 m autour de la surface de la machine.

Peinture: Les moteurs sont protégés par une peinture de base polyuréthane RAL 9006 – aluminium blanc.

Puissance assignée: Les puissances indiquées correspondent à un service continu (S1), rapportées à la tension assignée, à une fréquence de 50 Hz, une température ambiante maximum de 40°C et une altitude d’installation maximum de 1000 m.

Couple de démarrage: À condensateur permanent (référence MMP) avec un couple de démarrage égal ou supérieur à 50% du couple assigné. Ces moteurs sont adaptés à l’entraînement de machines dont le couple résistant au démarrage est faible (par ex. pompe centrifuge, ventilateur, ...)
