S2.23342410B5
Description

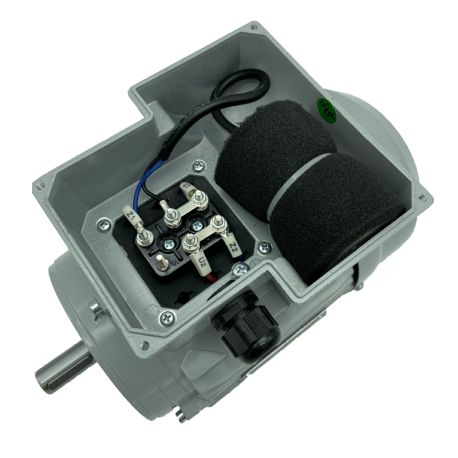

Moteur électrique MMP 63G4 0.18KW/0,25CV, alimentation monophasé 220V, 1380Tr/min (50Hz), 1,35A, fixation à bride à trous lisses (B5), taille 63 en aluminium, avec condensateur permanent pour des applications standards (pompe centrifuge, ventilateur...).
- Boîte de raccordement en aluminium ou plastique (selon arrivage)
- Fonctionnement possible dans les deux sens de rotation
Tension d'alimentation | 230V AC |
Puissance | 0.18 KW / 0.25 CV |
Vitesse | 1500 tr/min, 4 pôles |
Courant nominal (Ampère) | 1,25 A |
Hauteur d'axe | 63 mm |
Diamètre d'arbre | Ø11x23mm |
Forme de construction | B5: Bride à trous lisses |
Indice de protection | IP55 |
Finition | Aluminium |
Isolation | Classe F |
Fréquence | 50 Hz |
Pattes | Non |
Poids | 4.6 kg |
Type de condensateur | Condensateur permanent |
Rotation possible dans les 2 sens | Oui |
Type d'application | Moteur adapté à l'entrainement de machines dont le couple résistant au démarrage est faible (par ex. pompe centrifuge, ventilateur, perceuse à colonne...) |
Sélection | Quality |
Le moteur électrique monophasé MMP 63G4 0,18KW soit 0,25CV est alimenté en 220V et tourne à 1380 Tr/min sous une fréquence de 50Hz. Ce moteur possède 1 condensateur permanent (inclus avec le moteur et logé dans la boite à bornes) avec un couple de démarrage égal ou supérieur à 50% du couple assigné. Ces moteurs sont adaptés à l'entraînement de machines dont le couple résistant au démarrage est faible (par ex. pompe centrifuge, ventilateur, ...).

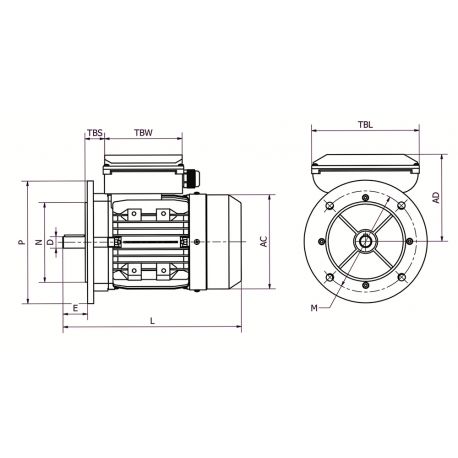

Ce moteur électrique 220V se fixe par bride à trous lisses B5 FF115 (montage B5).
|
La vidéo ci-dessous présente un moteur équivalent au moteur ALMO. La particularité du moteur ALMO est qu'il possède une boite à bornes en aluminium et une peinture de couleur grise (RAL 9006).
Tous les moteurs ALMO asynchrones monophasés présentent un design conforme aux normes IEC. Ces moteurs électriques se branchent exclusivement sur une alimentation 220V=230V monophasé. Les moteurs monophasés Almo ont une classe d'isolation F pour supporter un échauffement maximal de 155°C et une température ambiante de 40°C. Degrés de protection IP55 assurant une étanchéité contre l'entrée de poudre et de jets d'eau dans n'importe quelle direction.
Tous nos moteurs électriques monophasés sont facile à installer et peuvent tourner dans les deux sens de rotation (horaire et anti-horaire) grâce au bornier équipé de barrettes.
![]() |
![]() |
Si vous souhaitez inverser le sens de rotation de manière aisé grâce à un boitier déporté, sans à modifier le câblage, nous pouvons vous proposer nos inverseurs de sens de rotation pour moteurs monophasés.
Normes:
Les moteurs sont conformes aux normes:
- Machines électriques tournantes valeurs nominales et caractéristiques de fonctionnement: IEC 60034-1
- Degrés de protection: IEC 60034-5
- Modes de refroidissement: IEC 60034-6
- Formes de construction: IEC 60034-7
- Marquage des bornes et sens de rotation: IEC 60034-8
- Limites du bruit: IEC 60034-9
- Caractéristiques de démarrage: IEC 60034-12
- Vibrations mécaniques: IEC 60034-14
- Tensions nominales: IEC 38
Construction: La carcasse, les flasques et la boite à bornes sont en alliage d’aluminium. Les portées de roulement sont chemisées acier à partir de la hauteur d’axe 90.
Paliers: Les moteurs sont équipés de roulements à billes de marque SKF, NSK ou NTN, type ZZ, jeu C3, graissés à vie. La durée de vie nominale minimale sous utilisation en pleine charge est de 20.000 heures de fonctionnement et peut dépasser 40.000 heures lors d’un montage horizontal et un accouplement direct à la machine entraînée.
La durée de vie de la graisse est d’environ:
- 10.000 heures de fonctionnement pour les moteurs 2 pôles.
- 20.000 heures de fonctionnement pour les moteurs 4 pôles et plus. Une rondelle élastique (de pré-charge) est montée côté opposé à l’entraînement.
Refroidissement: Les moteurs sont auto-ventilés (IC411) et sont munis de ventilateurs radiaux en matière plastique qui assurent le refroidissement indépendamment du sens de rotation.
Vibrations: Les rotors sont équilibrés dynamiquement avec une demi clavette. Le niveau d’équilibrage correspond à la classe A.
Niveau acoustique: Le niveau de bruit indiqué correspond conformément à la norme EN 60034-9 à la valeur moyenne de la pression acoustique LpA en dB(A) mesurée à 1 m autour de la surface de la machine.
Peinture: Les moteurs sont protégés par une peinture de base polyuréthane RAL 9006 – aluminium blanc.
Puissance assignée: Les puissances indiquées correspondent à un service continu (S1), rapportées à la tension assignée, à une fréquence de 50 Hz, une température ambiante maximum de 40°C et une altitude d’installation maximum de 1000 m.
Couple de démarrage: À condensateur permanent (référence MMP) avec un couple de démarrage égal ou supérieur à 50% du couple assigné. Ces moteurs sont adaptés à l’entraînement de machines dont le couple résistant au démarrage est faible (par ex. pompe centrifuge, ventilateur, ...)
