Moteur triphasé CEMER B14, 9.2 KW, 1500 TR/MIN, HA 132, 400/690V, IE1, Alu - Carcasse réduite

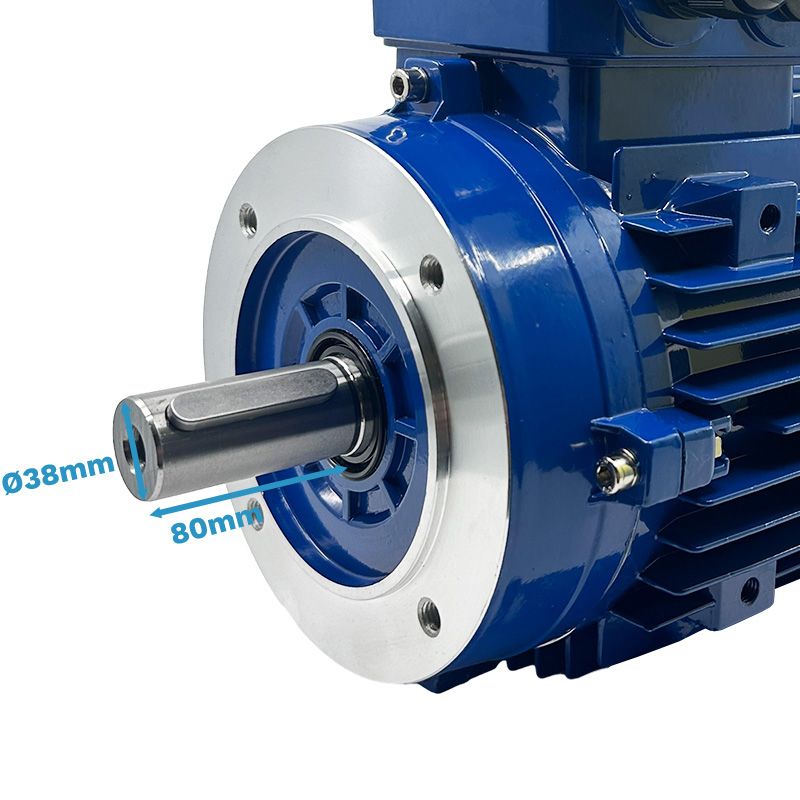

Le moteur électrique triphasé compact MS7132L1-4 B14 d'une puissance de 9,2KW soit 12,5CV tourne à une vitesse de 1450Tr/min (4 pôles) sous une fréquence de 50Hz. Il possède une hauteur d'axe de 132mm avec un arbre claveté de Ø38x80mm. Ce moteur électrique est livré complet avec son manuel d'utilisation, son presse étoupe pour passer un câble d'alimentation ainsi qu'une clavette lui permettant d'être accouplé à un organe de transmission mécanique tel qu'une poulie (entrainement poulie/courroie), un accouplement élastique ou bien accouplé directement à votre machine. Ce moteur triphasé standard est normalisé, il est donc interchangeable avec n'importe quel moteur d'une autre marque (ABB, Almo, Leroy Somer, Sermes, Lafert, Elvem, VEM, etc.) dont la taille/hauteur d'axe, la puissance, la vitesse et la forme de construction est identique.

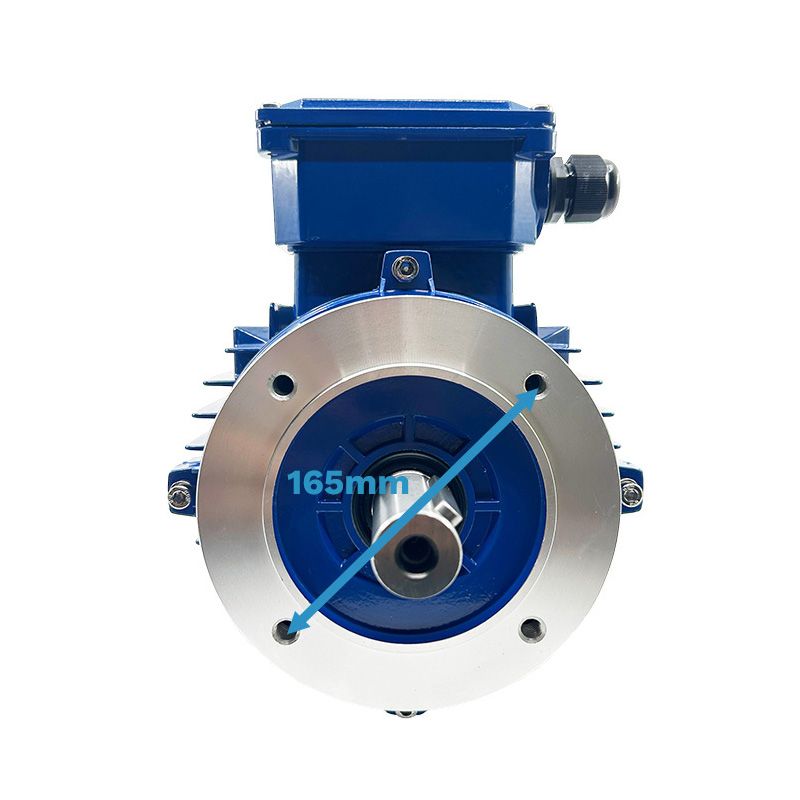

Ce moteur triphasé se fixe par une bride à trous taraudés B14-FT165, d'entre axe 165mm. Ce type de bride offre une plus grande flexibilité et adaptabilité d'installation, elle est plus petite et légère ce qui la rend idéale pour les applications où l'espace est limité et où un montage compact est nécessaire. Le montage à bride à collerette permet un accouplement du moteur directement sur la machine entraînée ou un dispositif spécifique (ex: pompe à eau, combiné bois, réducteur, etc.) ce qui évite les problèmes d'alignement.

Tous les moteurs CEMER asynchrones triphasés de la série MS (Aluminium) présentent un design conforme aux normes européennes IEC/CEI (Commission électrotechnique internationale) en vigueur. Doté d'une carcasse renforcée en aluminium et d'une finition peinture bleue (RAL 5010) de type époxy, ce moteur triphasé de chez COSGRA offre un degrés de protection IP55 assurant une étanchéité contre l'entrée de poudre et de jets d'eau dans n'importe quelle direction, permettant ainsi de l'utiliser aussi bien à l'intérieur qu'à l'extérieur (une tôle parapluie est conseillée à l'extérieur si vous utilisez le moteur à la verticale, arbre vers le bas).

Ce moteur asynchrone triphasé possède un bobinage en cuivre avec un vernis isolant de classe F ce qui lui confère une très grande résistance à l'échauffement (T.max de 155°C) et une température ambiante de 40°C. Grâce à leur service continu, ces moteurs peuvent fonctionner pendant une période indéterminée à charge constante, 24h/24h 7j/7j. Tous nos moteurs électriques triphasés sont facile à installer et peuvent tourner dans les deux sens de rotation (horaire et anti-horaire) en inversant simplement deux phases.

Quelques accessoires utiles pour votre installation

Le disjoncteur moteur

Pour garantir la longévité et les performances de votre moteur, il est fortement recommandé d'installer un disjoncteur moteur magnéto thermique correctement dimensionné et dont le thermique doit être réglé à la valeur de l'intensité nominale du moteur.

Le boitier de démarrage direct

Pour une mise en marche/arrêt récurent de votre moteur, optez pour un boitier de démarrage direct avec relais thermique intégré permettant à la fois de démarrer et de protéger votre moteur électrique.

L'inverseur de sens de rotation

Si vous souhaitez inverser le sens de rotation facilement à partir d'un boitier déporté, nous pouvons vous proposer notre gamme d'inverseurs de sens tripolaire.

Découvrez notre moteur triphasé 380V à pattes B3 en vidéo

Exemples d'applications

Les moteurs triphasés CEMER s'adapteront parfaitement à toutes vos applications industrielles ayant un entrainement mécanique par moteur électrique, même les plus exigeantes :

• Machines outils (perceuse a colonne, scie a ruban, fraiseuse, tour...)
• Compresseur d'air
• Bétonnières
• Machine à bois (scie circulaire, scie à ruban, combiné bois, etc.)
• Pompe hydraulique
• Machines agricoles (racleur, aplatisseur à grain, moulin)
• Machine industrielles
• Mécanique automobile (Pont élévateur, démonte pneus)
• Ventilateur
• Motoréducteur
• Équipements d'emballage
• Carrières (concasseurs, broyeurs et autres...)

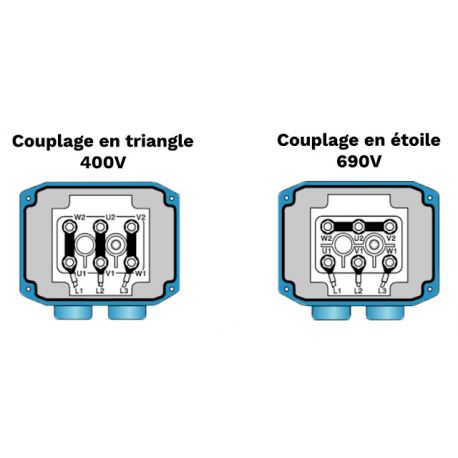

Schéma de branchement d'un moteur électrique triphasé 400/690V

Ce moteur électrique asynchrone triphasé est à coupler en triangle si vous utilisez un démarrage direct. Il peut être également utilisé en démarrage progressif étoile/triangle. Attention, ce moteur ne peut pas être utilisé sur un réseau domestique monophasé 230V.
