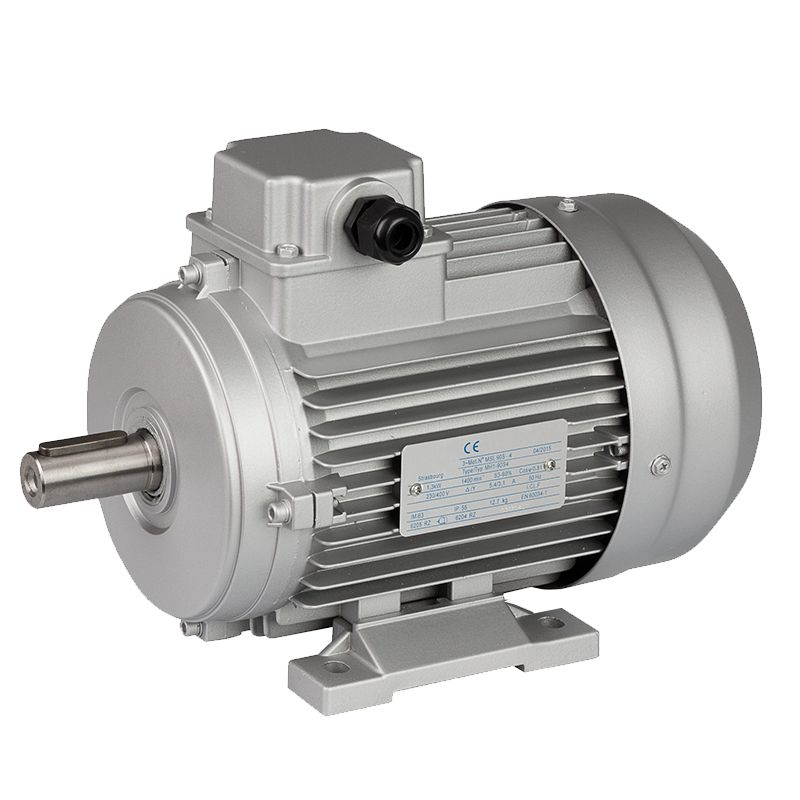

Moteur triphasé ALMO B3, 9 KW, 1500 TR/MIN, HA 132, 400/600V, IE1, Alu

Référence : S2.23292190

LIVRAISON OFFERTE

Moteur triphasé ALMO B3, 9 KW, 1500 TR/MIN, HA 132, 400/600V, IE1, Alu

Description

Moteur électrique MH1-132X4, 9 KW/12.5CV, alimentation triphasé 400/690V, 1440Tr/min (50Hz), 17.8A (400V), fixation à pattes (B3), taille 132 en aluminium à rendement standard IE1.

Prix unitaire :

898,80 €TTC
749,00 €HT

En stock

DEMANDER UN DEVIS

Imprimer
Envoyer à un ami

Moteur triphasé ALMO B3, 9 KW, 1500 TR/MIN, HA 132, 400/600V, IE1, Alu

Moteur électrique MH1-132X4, 9 KW/12.5CV, alimentation triphasé 400/690V, 1440Tr/min (50Hz), 17.8A (400V), fixation à pattes (B3), taille 132 en aluminium à rendement standard IE1.

Envoyer cette fiche produit à :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

Besoin d'une aide ou d'un conseil ?
03 52 76 01 10

Plus d’informations
Caractéristiques techniques
Téléchargement
Accessoires

Tension d'alimentation	400/690V
Puissance	9.2 KW / 12,5 CV
Vitesse	1500 tr/min, 4 pôles
Courant nominal (Ampère)	17.8 A (400V) / 10.27 A (690V)
Hauteur d'axe	132 mm
Diamètre d'arbre	Ø38x80mm
Forme de construction	B3: Pattes
Indice de protection	IP55
Finition	Aluminium
Rendement	IE1
Isolation	Classe F
Fréquence	50 Hz
Pattes	Oui
Poids	65 kg
Sélection	Quality

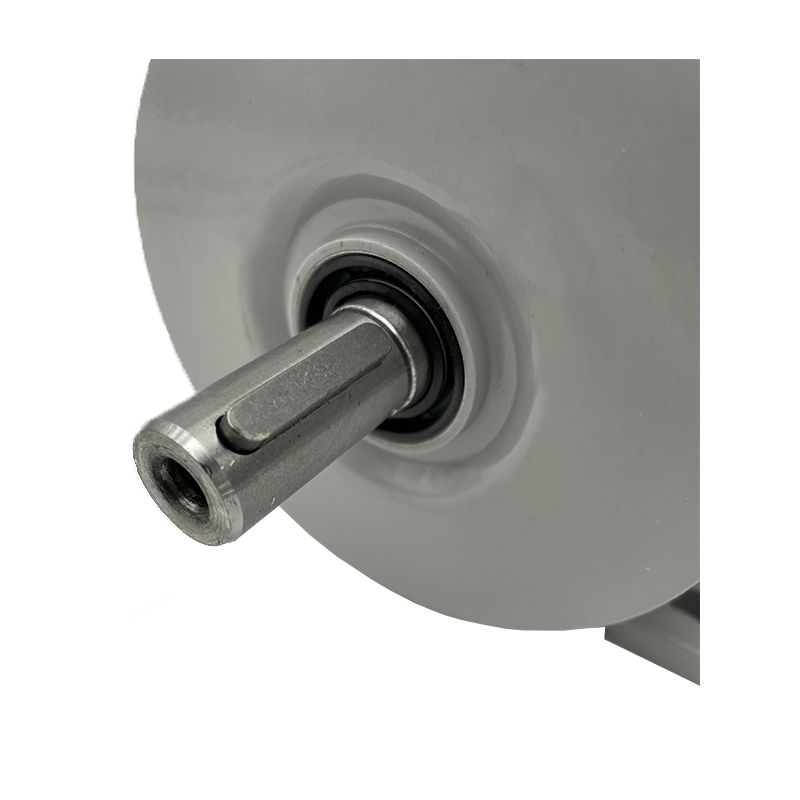

Le moteur électrique 9.2KW soit 12.5CV tourne à 1440Tr/min sous une fréquence de 50Hz. Ce moteur électrique de hauteur d'axe 132mm possède un arbre claveté de 38x80mm, la clavette est incluse avec le moteur.

FACILITÉ DE MONTAGE

Compacité et légèreté
Anneau de levage ≥ HA 112
Livré avec PE et clavette

MODULARITÉ

Pattes démontables
Pattes orientables ≥ HA 100
Boite à bornes orientable 90°
Boite à bornes à gauche ou à droite ≥ HA 100

ROBUSTESSE

Capot tôle
Carcasse en aluminium RAL 9006
Boite à bornes aluminium
Joints à lèvres avant et arrière

POLYVALENCE

Montage bride B14 et B5 aisé
Hauteur d'axe réduite
2 sens de rotation

Dimensions principales

Ce moteur électrique triphasé se fixe par deux pattes (montage B3) dont l'empattement est de 178x216mm.

Type	Dimensions principales					Moteur à pattes IM B3					Bout d'arbre		Roulements à billes côté D	Roulements à billes côté N
Type	AC	AD	H	HD	L	A	AB	B	B'*	C	D	E	Roulements à billes côté D	Roulements à billes côté N
132X4	256	184	132	316	477	216	252	178	-	89	Ø38	80	6308-RZ	6308-RZ

(B'*) : Dimension du 3e perçage de fixation, ne correspondant pas à la dimension normalisée de la puissance considérée selon EN 50347.

Pour voir toutes les dimensions, téléchargez le catalogue complet dans l'onglet "Téléchargement".

Découvrez notre moteur triphasé 380V B3 en vidéo

Tous les moteurs ALMO asynchrones triphasés de la gamme MH1/MTA/MH2 et MH3 présentent un design conforme aux normes IEC 60034, IEC 60038, IEC 60072. Ces moteurs électriques existent en tension 230/400 (50Hz) ou en tension 400/690 (50Hz) pour un démarrage progressif étoile/triangle. Les moteurs triphasés ALMO ont une classe d'isolation F pour supporter un échauffement maximal de 155°C et une température ambiante de 40°C. Degrés de protection IP55 assurant une étanchéité contre l'entrée de poudre et de jets d'eau dans n'importe quelle direction. Tous nos moteurs électriques triphasés sont facile à installer et peuvent tourner dans les deux sens de rotation (horaire et anti-horaire) en inversant simplement deux phases. Si vous souhaitez inverser le sens de rotation de manière aisé grâce à un boitier déporté, nous pouvons vous proposer nos inverseurs de sens tripolaire.

Applications

Les moteurs triphasés ALMO s'adapteront parfaitement à toutes vos applications industrielles et/ou particulières ayant un entrainement mécanique par moteur électrique, même les plus exigeantes :

- Machines outils (perceuse a colonne, scie a ruban, fraiseuse, tour...)
- Compresseur d'air
- Bétonnières
- Machine à bois
- Pompe hydraulique
- Machines agricoles (racleur, aplatisseur à grain, moulin)
- Machine industrielles
- Mécanique automobile (Pont élévateur, démonte pneu)
- Ventilateur
- Motoréducteur
- Équipements d'emballage

Ce moteur est normalisé, vous pouvez donc remplacer les moteurs électriques ABB, WEG, LEROY SOMER, CEMER, VEM, LAFERT, AEG.. possédant les mêmes caractéristiques électriques et mécaniques.
