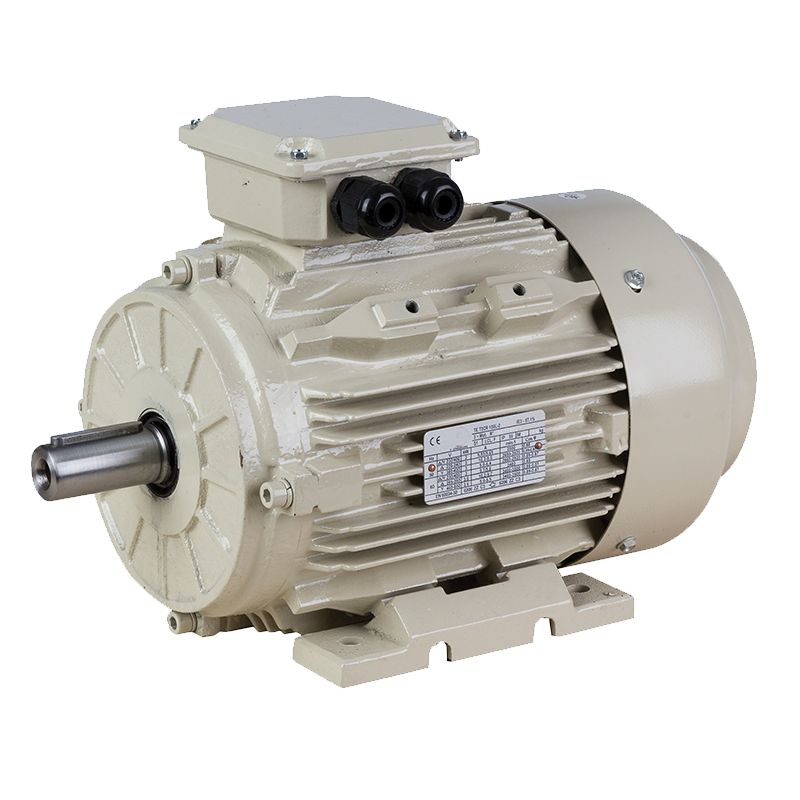

Moteur triphasé ALMO B3, 11KW, 1500TR/MIN, HA 160, 400/690V, IE3, Fonte

Référence : S2.23632430

LIVRAISON OFFERTE

Moteur triphasé ALMO B3, 11KW, 1500TR/MIN, HA 160, 400/690V, IE3, Fonte

Description

Moteur électrique ST3-160M4, 11KW/15CV, alimentation triphasé 400/690V, 1450 Tr/min (50Hz), 20.68A (400V), fixation à pattes (B3), taille 160 en fonte à rendement IE3.

Prix unitaire :

1 381,06 €TTC
1 150,88 €HT

En stock

DEMANDER UN DEVIS

Imprimer
Envoyer à un ami

Moteur triphasé ALMO B3, 11KW, 1500TR/MIN, HA 160, 400/690V, IE3, Fonte

Moteur électrique ST3-160M4, 11KW/15CV, alimentation triphasé 400/690V, 1450 Tr/min (50Hz), 20.68A (400V), fixation à pattes (B3), taille 160 en fonte à rendement IE3.

Envoyer cette fiche produit à :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

Besoin d'une aide ou d'un conseil ?
03 52 76 01 10

Plus d’informations
Caractéristiques techniques
Téléchargement
Accessoires

Tension d'alimentation	400/690V
Puissance	11 KW / 15 CV
Vitesse	1500 tr/min, 4 pôles
Courant nominal (Ampère)	20.68 A (400V) / 11.93A (690V)
Hauteur d'axe	160 mm
Diamètre d'arbre	Ø42x110mm
Forme de construction	B3: Pattes
Indice de protection	IP55
Finition	Fonte
Rendement	IE3
Isolation	Classe F
Fréquence	50 Hz
Pattes	Oui
Pattes amovibles et démontables	Oui
Poids	127Kg
Sélection	Quality

Le moteur électrique 11KW soit 15CV tourne à 1450Tr/min sous une fréquence de 50Hz. Ce moteur électrique de hauteur d'axe 160mm possède un arbre claveté de 42x110mm, la clavette est incluse avec le moteur.

FACILITÉ DE MONTAGE

Anneau de levage
Livré avec PE et clavette

MODULARITÉ

Pattes démontables et orientable ≤ HA280
Boite à bornes orientable(gauche ou droite)
Boite à bornes fonte orientable par pas de 90°
Roulements NU possible dès HA 160

ROBUSTESSE

Carcasse et boite à bornes en fonte
Flasque fonte
Roulements avant et arrières identiques
Capot ventilateur tôle
Joints doubles lèvres avant et arrière

POLYVALENCE

Roulement bloqué avant
Graisseur à partir du HA 160
Sonde CTP avec PE
2 sens de rotation

Dimensions principales

Ce moteur électrique triphasé se fixe par deux pattes (montage B3) dont l'empattement est de 210x254mm.

Type

Dimensions principales

Moteur à pattes IM B3

Bout d'arbre

Rlts à billes côté D

Rlts à rouleaux côté D

Rlts à billes côté N

B'*

DBxEG

160M

313

244

160

605

254

316

210

263

108

Ø42

110

M16x36

6309

NU309

6309

(B'*) : Dimension du 3e perçage de fixation, ne correspondant pas à la dimension normalisée de la puissance considérée selon EN 50347.

Pour voir toutes les dimensions, téléchargez le catalogue complet dans l'onglet "Téléchargement".

Découvrez le moteur triphasé ST3 de chez ALMO

Tous les moteurs ST3 ALMO est un moteur asynchrones triphasés en fonte et présente un design conforme aux normes IEC 60034, IEC 60038, IEC 60072. Ces moteurs électriques existent en tension 230/400 (50Hz) ou en tension 400/690 (50Hz) pour un démarrage progressif étoile/triangle. Les moteurs triphasés ALMO de la gamme ST3 ont une classe d'isolation F pour supporter un échauffement maximal de 155°C et une température ambiante de 40°C. Degrés de protection IP55 assurant une étanchéité contre l'entrée de poudre et de jets d'eau dans n'importe quelle direction. Tous nos moteurs électriques triphasés sont facile à installer et peuvent tourner dans les deux sens de rotation (horaire et anti-horaire) en inversant simplement deux phases. Si vous souhaitez inverser le sens de rotation de manière aisé grâce à un boitier déporté, nous pouvons vous proposer nos inverseurs de sens tripolaire.

Applications

Les moteurs triphasés ALMO s'adapteront parfaitement à toutes vos applications industrielles et/ou particulières ayant un entrainement mécanique par moteur électrique, même les plus exigeantes :

- Machines outils (perceuse a colonne, scie a ruban, fraiseuse, tour...)
- Compresseur d'air
- Bétonnières
- Machine à bois
- Pompe hydraulique
- Machines agricoles (racleur, aplatisseur à grain, moulin)
- Machine industrielles
- Mécanique automobile (Pont élévateur, démonte pneu)
- Ventilateur
- Motoréducteur
- Équipements d'emballage

Ce moteur est normalisé, vous pouvez donc remplacer les moteurs électriques ABB, WEG, LEROY SOMER, CEMER, VEM, LAFERT, AEG.. possédant les mêmes caractéristiques électriques et mécaniques.
