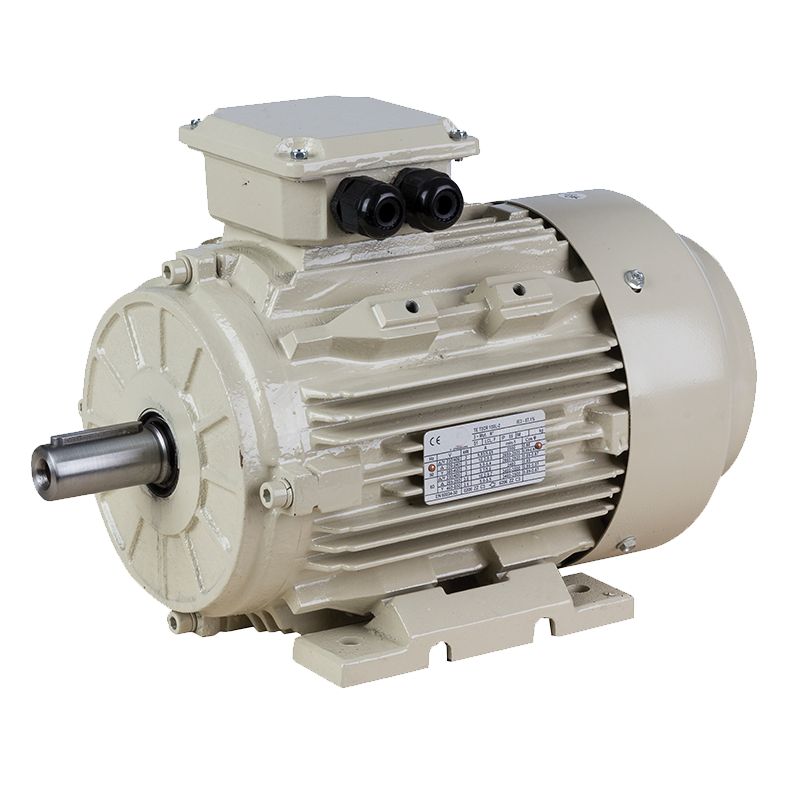

Moteur triphasé ALMO B3, 37KW, 1500TR/MIN, HA 225, 400/690V, IE3, Fonte

ALMO

S2.23632930

LIVRAISON OFFERTE
Moteur triphasé ALMO B3, 37KW, 1500TR/MIN, HA 225, 400/690V, IE3, Fonte
  • 400/690V
  • B3 : à pattes
  • IP55
  • Finition Fonte
  • IE3

Description

Moteur électrique ST3-225S4, 37KW/50CV, alimentation triphasé 400/690V, 1470 Tr/min (50Hz), 65.37A (400V), fixation à pattes (B3), taille 225 en fonte à rendement IE3.

En savoir plus

Prix unitaire :

2 999,03 €TTC
2 499,19 €HT

en stock En stock

paiement securise
Tension d'alimentation 400/690V
Puissance 37 KW / 50 CV
Vitesse 1500 tr/min, 4 pôles
Courant nominal (Ampère) 65.37 A (400V) / 37.74 A (690V)
Hauteur d'axe 225 mm
Diamètre d'arbre Ø60x140mm
Forme de construction B3: Pattes
Indice de protection IP55
Finition Fonte
Rendement IE3
Isolation Classe F
Fréquence 50 Hz
Pattes Oui
Pattes amovibles et démontables Oui
Poids 324.5Kg
Sélection Quality

Le moteur électrique 37KW soit 50CV tourne à 1470Tr/min sous une fréquence de 50Hz. Ce moteur électrique de hauteur d'axe 225mm possède un arbre claveté de 60x140mm, la clavette est incluse avec le moteur.

FACILITÉ DE MONTAGE

  • Anneau de levage
  • Livré avec PE et clavette

MODULARITÉ

  • Pattes démontables et orientable ≤ HA280
  • Boite à bornes orientable(gauche ou droite)
  • Boite à bornes fonte orientable par pas de 90°
  • Roulements NU possible dès HA 160

ROBUSTESSE

  • Carcasse et boite à bornes en fonte
  • Flasque fonte
  • Roulements avant et arrières identiques
  • Capot ventilateur tôle
  • Joints doubles lèvres avant et arrière

POLYVALENCE

  • Roulement bloqué avant
  • Graisseur à partir du HA 160
  • Sonde CTP avec PE
  • 2 sens de rotation

Dimensions principales

Ce moteur électrique triphasé se fixe par deux pattes (montage B3) dont l'empattement est de 286x356mm.

Type Dimensions principales Moteur à pattes IM B3 Bout d'arbre Rlts à billes côté D Rlts à rouleaux côté D Rlts à billes côté N
AC AD H L A AA AB B B'* BB C D E DBxEG
225S 459 333 225 810 356 85 440 286 361 149 Ø60 140 M20x42 6313  NU313 6313

(B'*) : Dimension du 3e perçage de fixation, ne correspondant pas à la dimension normalisée de la puissance considérée selon EN 50347.

Pour voir toutes les dimensions, téléchargez le catalogue complet dans l'onglet "Téléchargement".

Découvrez le moteur triphasé ST3 de chez ALMO

Tous les moteurs ST3 ALMO est un moteur asynchrones triphasés en fonte et présente un design conforme aux normes IEC 60034, IEC 60038, IEC 60072. Ces moteurs électriques existent en tension 230/400 (50Hz) ou en tension 400/690 (50Hz) pour un démarrage progressif étoile/triangle. Les moteurs triphasés ALMO de la gamme ST3 ont une classe d'isolation F pour supporter un échauffement maximal de 155°C et une température ambiante de 40°C. Degrés de protection IP55 assurant une étanchéité contre l'entrée de poudre et de jets d'eau dans n'importe quelle direction. Tous nos moteurs électriques triphasés sont facile à installer et peuvent tourner dans les deux sens de rotation (horaire et anti-horaire) en inversant simplement deux phases. Si vous souhaitez inverser le sens de rotation de manière aisé grâce à un boitier déporté, nous pouvons vous proposer nos inverseurs de sens tripolaire.

Applications

Les moteurs triphasés ALMO s'adapteront parfaitement à toutes vos applications industrielles et/ou particulières ayant un entrainement mécanique par moteur électrique, même les plus exigeantes :

  • - Machines outils (perceuse a colonne, scie a ruban, fraiseuse, tour...)
  • - Compresseur d'air
  • - Bétonnières
  • - Machine à bois
  • - Pompe hydraulique
  • - Machines agricoles (racleur, aplatisseur à grain, moulin)
  • - Machine industrielles
  • - Mécanique automobile (Pont élévateur, démonte pneu)
  • - Ventilateur
  • - Motoréducteur
  • - Équipements d'emballage

Ce moteur est normalisé, vous pouvez donc remplacer les moteurs électriques ABB, WEG, LEROY SOMER, CEMER, VEM, LAFERT, AEG.. possédant les mêmes caractéristiques électriques et mécaniques.

Schéma de branchement moteur électrique triphasé 230/400V ou 400/690V

schéma de connexion triphasé 230/400V ventilation forcée

Connexion en triangle ( Δ ) Connexion en étoile (Y)

Pour votre installation nous vous conseillons :

Les documents à télécharger du produit Moteur triphasé ALMO B3, 37KW, 1500TR/MIN, HA 225, 400/690V, IE3, Fonte

Télécharger le catalogue moteurs triphasés ST3 fonte ALMO
