Moteur triphasé CEMER B34, 9.2 KW, 1500 TR/MIN, HA 132, 230/400V, IE1, Alu - Carcasse réduite

CEMER

C37.IE1.4MSE132L1B34.24

Description

Moteur électrique triphasé 9,2KW/12,5CV, alimentation tri 230/400V, 1450Tr/min (50Hz), fixation à pattes et bride à trous taraudés (B34-FT165), 18A, taille 132M en aluminium à rendement standard IE1. Ce moteur peut fonctionner sans interruption 24h/24h, 7j/7j.

Carcasse réduite.

+ Moteur fabriqué à partir de matériaux de haute qualité.
+ Couple élevé dès la phase de démarrage.
+ Compatible tout type de variateur de fréquence (VFD).
+ Résistant aux projections d'eau et de poussières.
+ Installation et maintenance facile.

En savoir plus

Prix unitaire :

599,00 €TTC
499,17 €HT

en stock En stock

paiement securise
Type de moteur Moteur électrique asynchrone triphasé
Tension d'alimentation 230/400V
Puissance 9.2 KW / 12,5 CV
Vitesse 1500 tr/min, 4 pôles
Courant nominal (Ampère) 18 A (400V)
Hauteur d'axe 132 mm

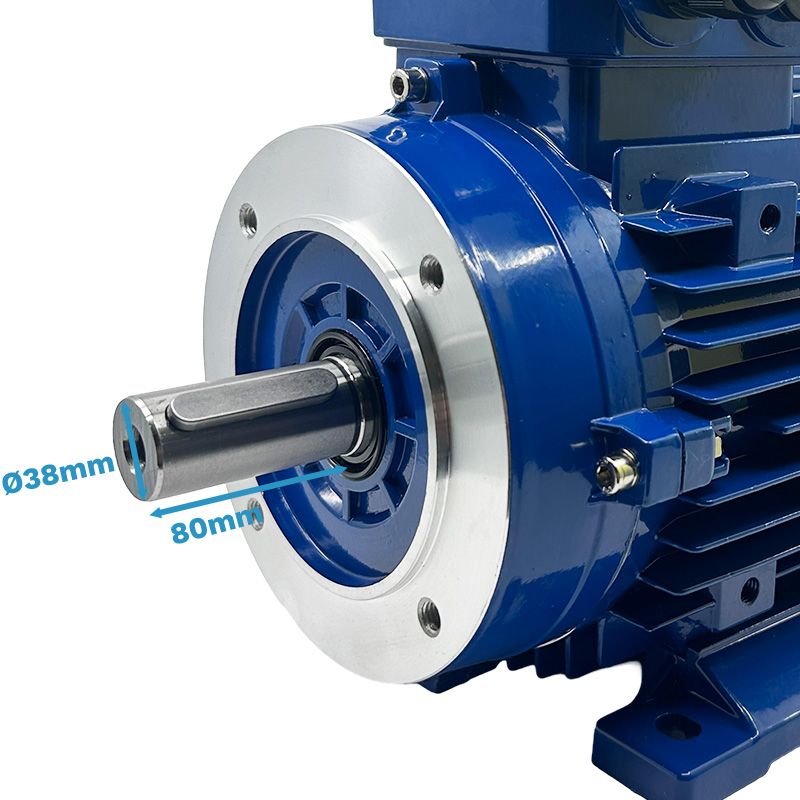

Diamètre d'arbre Ø38x80mm
Forme de construction B34: Pattes et bride à trous taraudés
Indice de protection IP55
Finition Aluminium
Rendement IE1
Isolation Classe F
Fréquence 50 Hz
Pattes Oui
Pattes amovibles et démontables Oui
Longueur 500 mm
Largeur 252 mm
Hauteur 325 mm
Niveau de bruit 74 dB
Poids 56.4 kg
Couleur Bleu (RAL 5010)
Sélection Budget
Marque CEMER

Le moteur électrique triphasé compact MS132L1-4 B34 d'une puissance de 9,2KW soit 12,5CV tourne à une vitesse de 1450 Tr/min (4 pôles) sous une fréquence de 50Hz. Il possède une hauteur d'axe de 132mm avec un arbre claveté de Ø38x80mm. Ce moteur électrique est livré complet avec son manuel d'utilisation, son presse étoupe pour passer un câble d'alimentation ainsi qu'une clavette lui permettant d'être accouplé à un organe de transmission mécanique tel qu'une poulie (entrainement poulie/courroie), un accouplement élastique ou bien accouplé directement à votre machine. Ce moteur triphasé standard est normalisé, il est donc interchangeable avec n'importe quel moteur d'une autre marque (ABB, Almo, Leroy Somer, Sermes, Lafert, Elvem, VEM, etc.) dont la taille/hauteur d'axe, la puissance, la vitesse et la forme de construction est identique.

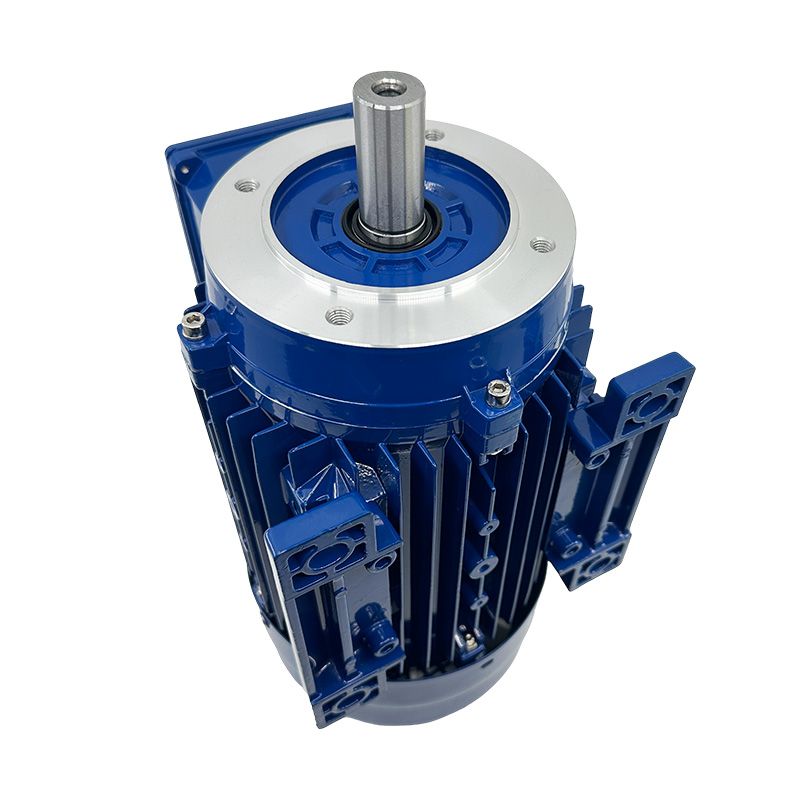

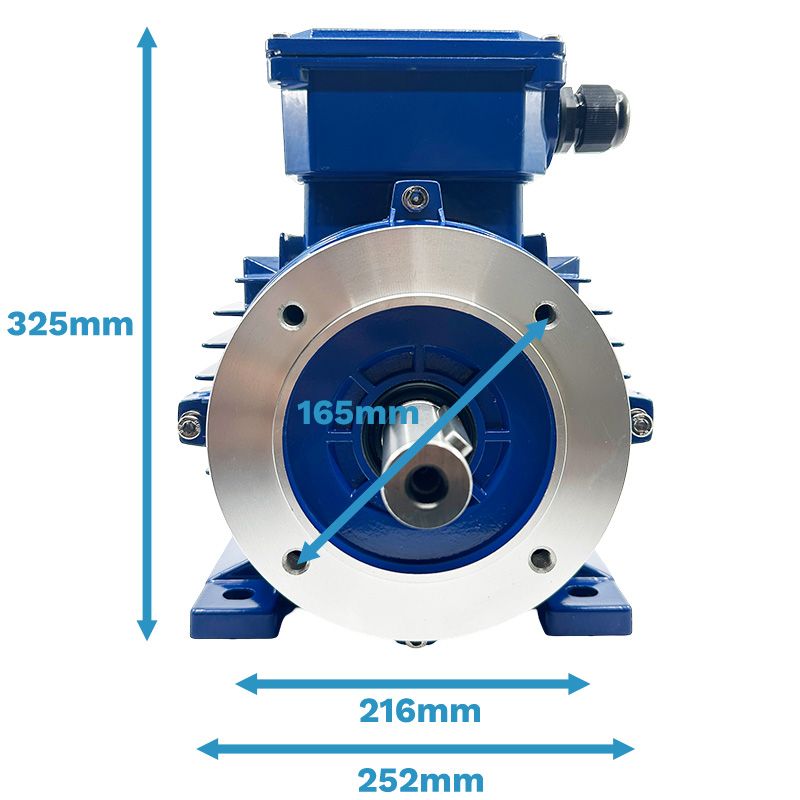

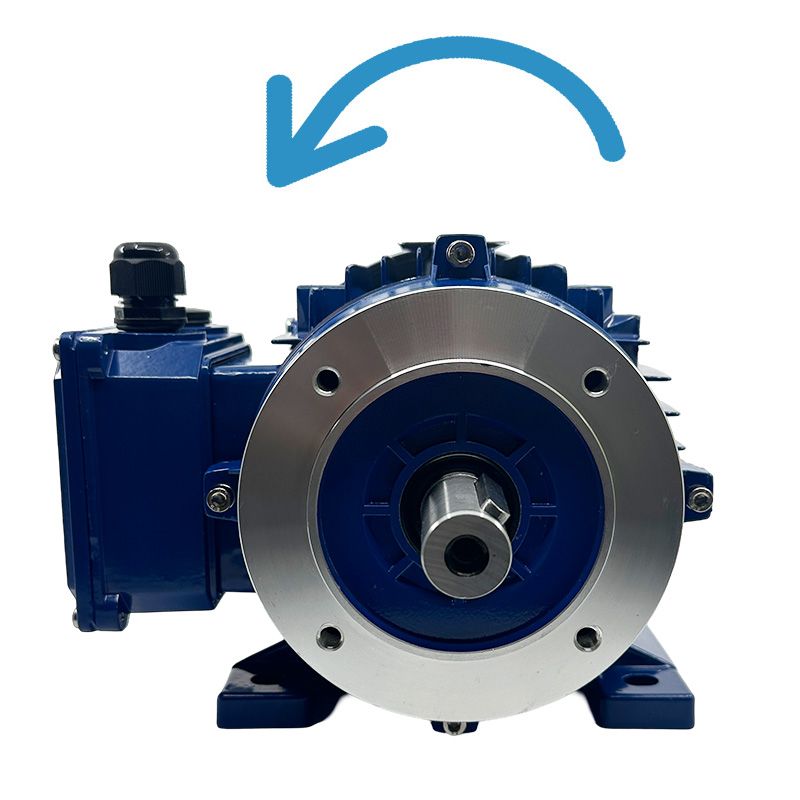

Ce moteur triphasé se fixe par deux pattes et une bride à trous taraudés (montage B34-FT165) dont l'empattement est de 216x178mm et l'entre axe de la bride 165mm. Les pattes de fixation sont amovibles et démontables permettant ainsi l'orientation de la boite à bornes du moteur de 90° vers la droite ou la gauche. Ce type de montage permet une installation plus compacte aussi bien à l'horizontale qu'à la verticale et facilite l'intégration dans des espaces restreints tout en maintenant la stabilité du moteur.

dimensions carcasse moteur face avant dimensions carcasse moteur côté dimensions arbre moteur

Tous les moteurs CEMER asynchrones triphasés de la série MS (Aluminium) présentent un design conforme aux normes européennes IEC/CEI (Commission électrotechnique internationale) en vigueur. Doté d'une carcasse renforcée en aluminium et d'une finition peinture bleue (RAL 5010) de type époxy, ce moteur triphasé de chez COSGRA offre un degrés de protection IP55 assurant une étanchéité contre l'entrée de poudre et de jets d'eau dans n'importe quelle direction, permettant ainsi de l'utiliser aussi bien à l'intérieur qu'à l'extérieur (une tôle parapluie est conseillée à l'extérieur si vous utilisez le moteur à la verticale, arbre vers le bas).

Ce moteur asynchrone triphasé possède un bobinage en cuivre avec un vernis isolant de classe F ce qui lui confère une très grande résistance à l'échauffement (T.max de 155°C) et une température ambiante de 40°C. Grâce à leur service continu, ces moteurs peuvent fonctionner pendant une période indéterminée à charge constante, 24h/24h 7j/7j. Tous nos moteurs électriques triphasés sont facile à installer et peuvent tourner dans les deux sens de rotation (horaire et anti-horaire) en inversant simplement deux phases.

Quelques accessoires utiles pour votre installation

Le disjoncteur moteur

Pour garantir la longévité et les performances de votre moteur, il est fortement recommandé d'installer un disjoncteur moteur magnéto thermique correctement dimensionné et dont le thermique doit être réglé à la valeur de l'intensité nominale du moteur.

Le boitier de démarrage direct

Pour une mise en marche/arrêt récurent de votre moteur, optez pour un boitier de démarrage direct avec relais thermique intégré permettant à la fois de démarrer et de protéger votre moteur électrique.

L'inverseur de sens de rotation

Si vous souhaitez inverser le sens de rotation facilement à partir d'un boitier déporté, nous pouvons vous proposer notre gamme d'inverseurs de sens tripolaire.

Découvrez notre moteur triphasé 380V à pattes B3 en vidéo

Exemples d'applications

Les moteurs triphasés CEMER s'adapteront parfaitement à toutes vos applications industrielles ayant un entrainement mécanique par moteur électrique, même les plus exigeantes :

  • Machines outils (perceuse a colonne, scie a ruban, fraiseuse, tour...)
  • Compresseur d'air
  • Bétonnières
  • Machine à bois (scie circulaire, scie à ruban, combiné bois, etc.)
  • Pompe hydraulique
  • Machines agricoles (racleur, aplatisseur à grain, moulin)
  • Machine industrielles
  • Mécanique automobile (Pont élévateur, démonte pneus)
  • Ventilateur
  • Motoréducteur
  • Équipements d'emballage
  • Carrières (concasseurs, broyeurs et autres...)

Schéma de branchement d'un moteur électrique triphasé 230/400V

Ce moteur électrique asynchrone triphasé peut être aussi bien couplé en triangle qu'en étoile. Cela dépendra de la tension de votre réseau électrique. Attention, ce moteur ne peut pas être utilisé sur un réseau domestique monophasé 230V.

schéma de connexion triphasé 230/400V
