Moteur triphasé CEMER B5, 2.2 KW, 3000 TR/MIN, HA 80, 230/400V, IE1, Alu - Carcasse réduite

CEMER

C37.IE1.2MSE804B5

Description

Moteur électrique triphasé 2,2kW/3CV, alimentation tri 230/400V, 2820Tr/min (50Hz), 4,60A, fixation à pattes et bride à trous lisses (B5-FF165), taille 80 en aluminium à rendement standard IE1. Ce moteur peut fonctionner sans interruption 24h/24h, 7j/7j.

*Carcasse réduite

+ Moteur fabriqué à partir de matériaux de haute qualité.
+ Couple élevé dès la phase de démarrage.
+ Compatible tout type de variateur de fréquence (VFD).
+ Résistant aux projections d'eau et de poussières.
+ Installation et maintenance facile.

En savoir plus

Prix unitaire :

169,00 €TTC
140,83 €HT

en stock En stock

paiement securise
Type de moteur Moteur électrique asynchrone triphasé
Tension d'alimentation 230/400V
Puissance 2.2 KW / 3 CV
Vitesse 3000 tr/min, 2 pôles
Courant nominal (Ampère) 4,60 A (400V)
Hauteur d'axe 80 mm

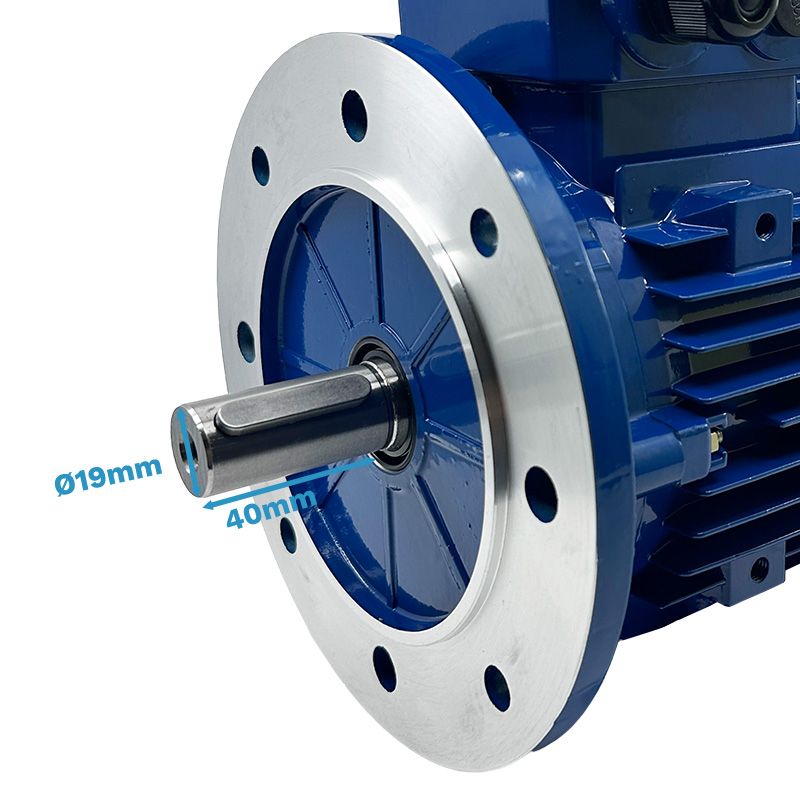

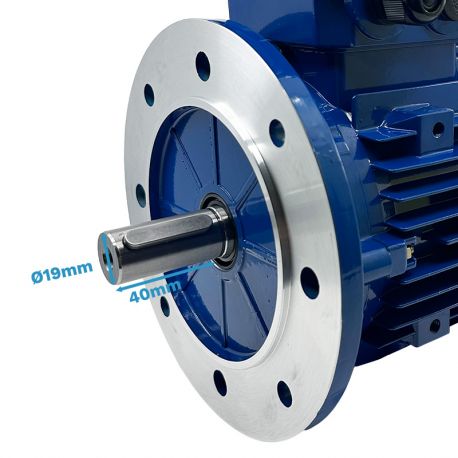

Diamètre d'arbre Ø19x40mm
Forme de construction B5: Bride à trous lisses
Indice de protection IP55
Finition Aluminium
Rendement IE1
Isolation Classe F
Fréquence 50 Hz
Pattes Oui

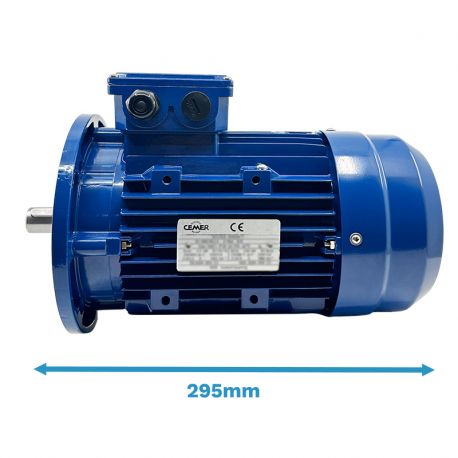

Longueur 295 mm
Largeur 160 mm
Hauteur 217 mm
Niveau de bruit 72 dB
Poids 14.9 kg
Couleur Bleu (RAL 5010)
Marque CEMER

Le moteur électrique triphasé compact MS804-2 B5 d'une puissance de 2,2KW soit 3CV tourne à une vitesse de 2820 Tr/min (2 pôles) sous une fréquence de 50Hz. Il possède une hauteur d'axe de 80mm avec un arbre claveté de Ø19x40mm. Ce moteur électrique est livré complet avec son manuel d'utilisation, son presse étoupe pour passer un câble d'alimentation ainsi qu'une clavette lui permettant d'être accouplé à un organe de transmission mécanique tel qu'une poulie (entrainement poulie/courroie), un accouplement élastique ou bien accouplé directement à votre machine. Ce moteur triphasé standard est normalisé, il est donc interchangeable avec n'importe quel moteur d'une autre marque (ABB, Almo, Leroy Somer, Sermes, Lafert, Elvem, VEM, etc.) dont la taille/hauteur d'axe, la puissance, la vitesse et la forme de construction est identique.

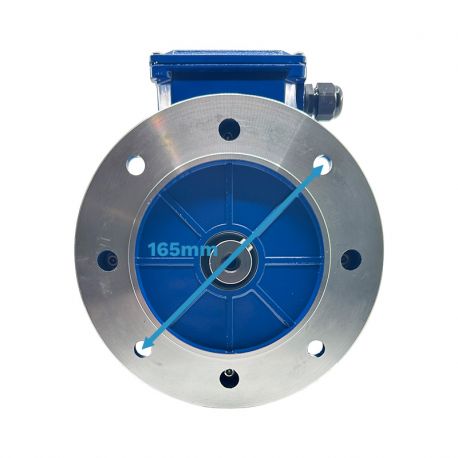

Ce moteur triphasé se fixe par une bride à trous lisses B5-FF165, d'entre axe 165mm. Ce type de bride offre une rigidité supérieure entre le moteur et la machine entrainée grâce à une fixation solide au niveau de la sortie de l'arbre. Le montage B5 est souvent utilisé dans des conditions difficiles où la résistance aux vibrations et aux chocs est essentielle. Ce type de montage est aussi bien utilisé en position horizontale qu'en position verticale et convient à une variété d'applications industrielles où la rigidité et la stabilité du montage sont cruciales telles que les pompes industrielles verticales, les réducteurs industrielles, les concasseurs, les broyeurs, les convoyeurs, etc.

dimensions carcasse moteur face avant dimensions carcasse moteur côté dimensions arbre moteur

Tous les moteurs CEMER asynchrones triphasés de la série MS (Aluminium) présentent un design conforme aux normes européennes IEC/CEI (Commission électrotechnique internationale) en vigueur. Doté d'une carcasse renforcée en aluminium et d'une finition peinture bleue (RAL 5010) de type époxy, ce moteur triphasé de chez COSGRA offre un degrés de protection IP55 assurant une étanchéité contre l'entrée de poudre et de jets d'eau dans n'importe quelle direction, permettant ainsi de l'utiliser aussi bien à l'intérieur qu'à l'extérieur (une tôle parapluie est conseillée à l'extérieur si vous utilisez le moteur à la verticale, arbre vers le bas).

Ce moteur asynchrone triphasé possède un bobinage en cuivre avec un vernis isolant de classe F ce qui lui confère une très grande résistance à l'échauffement (T.max de 155°C) et une température ambiante de 40°C. Grâce à leur service continu, ces moteurs peuvent fonctionner pendant une période indéterminée à charge constante, 24h/24h 7j/7j. Tous nos moteurs électriques triphasés sont facile à installer et peuvent tourner dans les deux sens de rotation (horaire et anti-horaire) en inversant simplement deux phases.

Quelques accessoires utiles pour votre installation

Le disjoncteur moteur

Pour garantir la longévité et les performances de votre moteur, il est fortement recommandé d'installer un disjoncteur moteur magnéto thermique correctement dimensionné et dont le thermique doit être réglé à la valeur de l'intensité nominale du moteur.

Le boitier de démarrage direct

Pour une mise en marche/arrêt récurent de votre moteur, optez pour un boitier de démarrage direct avec relais thermique intégré permettant à la fois de démarrer et de protéger votre moteur électrique.

L'inverseur de sens de rotation

Si vous souhaitez inverser le sens de rotation facilement à partir d'un boitier déporté, nous pouvons vous proposer notre gamme d'inverseurs de sens tripolaire.

Le variateur de vitesse mono/tri

Profitez de ce moteur électrique 230/400V sur un réseau domestique 220V monophasé grâce au variateur de fréquence mono-tri. Celui-ci vous permettra de démarrer et faire varier la vitesse du moteur directement chez vous, sans source d'alimentation triphasé.

Découvrez notre moteur triphasé 380V à pattes B3 en vidéo

Exemples d'applications

Les moteurs triphasés CEMER s'adapteront parfaitement à toutes vos applications industrielles ayant un entrainement mécanique par moteur électrique, même les plus exigeantes :

  • Machines outils (perceuse a colonne, scie a ruban, fraiseuse, tour...)
  • Compresseur d'air
  • Bétonnières
  • Machine à bois (scie circulaire, scie à ruban, combiné bois, etc.)
  • Pompe hydraulique
  • Machines agricoles (racleur, aplatisseur à grain, moulin)
  • Machine industrielles
  • Mécanique automobile (Pont élévateur, démonte pneus)
  • Ventilateur
  • Motoréducteur
  • Équipements d'emballage
  • Carrières (concasseurs, broyeurs et autres...)

Schéma de branchement d'un moteur électrique triphasé 230/400V

Ce moteur électrique asynchrone triphasé peut être aussi bien couplé en triangle qu'en étoile. Cela dépendra de la tension de votre réseau électrique. Attention, ce moteur ne peut pas être utilisé sur un réseau domestique monophasé 230V.

schéma de connexion triphasé 230/400V
