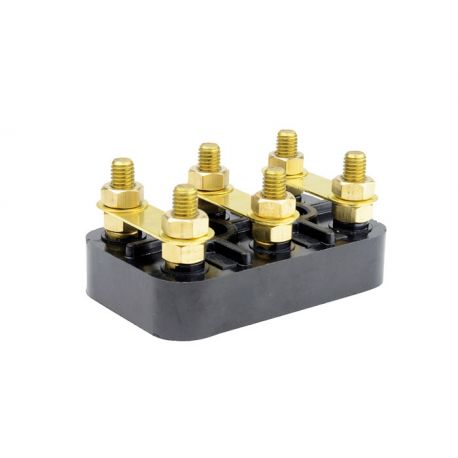

Plaque à bornes 82x52mm moteur électrique, 63A, Ø 6mm, type PB120

Référence : F47.PB120

2 avis

Description

Plaque à bornes 82x52mm, ØM6, avec fixation par trou oblong. Classe F 155°C (échauffement permis 105°C).
- Livrée avec écrous, rondelles et barrettes laiton.
- Tension maximale : 600 V
- Intensité maximale : 63 A
- Autorisé en câblage usine ou sur site (normes ANSI / UL 486A-486B)

Prix unitaire :

17,52 €TTC
14,60 €HT

En stock

DEMANDER UN DEVIS

Imprimer
Envoyer à un ami

Plaque à bornes 82x52mm moteur électrique, 63A, Ø 6mm, type PB120

Plaque à bornes 82x52mm, ØM6, avec fixation par trou oblong. Classe F 155°C (échauffement permis 105°C).
- Livrée avec écrous, rondelles et barrettes laiton.
- Tension maximale : 600 V
- Intensité maximale : 63 A
- Autorisé en câblage usine ou sur site (normes ANSI / UL 486A-486B)

Envoyer cette fiche produit à :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

Besoin d'une aide ou d'un conseil ?
03 52 76 01 10

Plus d’informations
Caractéristiques techniques
2 avis

Orifice de fixation	Oblong
Longueur x Largeur (A x B)	82x52 mm
Intensité max.	63 A
Taille du filetage	M6
Entraxe trous fixation (E)	30
Tension max.	600 V

Composition de la plaque à bornes

- Base bakélite
- 6 bornes fixes filetées, laiton
- 3 barrettes de couplage amovibles, laiton
- 12 écrous de fixation pour câbles et barrettes 6 rondelles pour tenue des câbles
- 2 trous oblong de fixation

Dimensions

Exemple de raccordement optimal d'une plaque à bornes

Branchement d'un moteur asynchrone triphasé

Le stator d'un moteur triphasé comporte trois enroulements identiques qui sont couplés :

- Soit en étoile (Y)
- Soit en triangle (∆)

Le choix du couplage dépend :

- De la tensions de votre réseau
- Des indications portées sur la plaque signalétique de votre moteur électrique qui présentent les conditions nominales de fonctionnement
