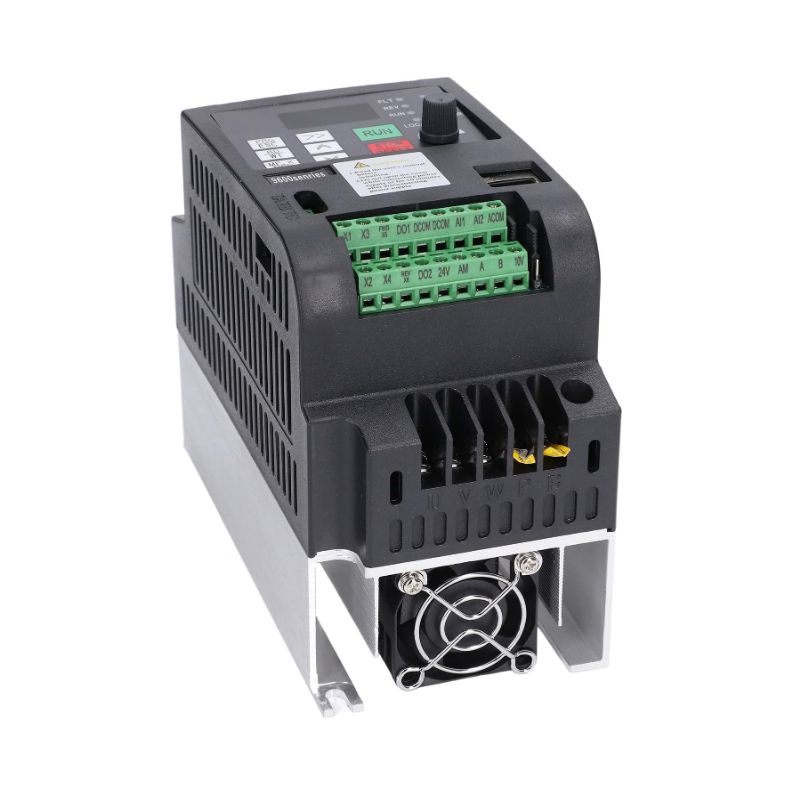

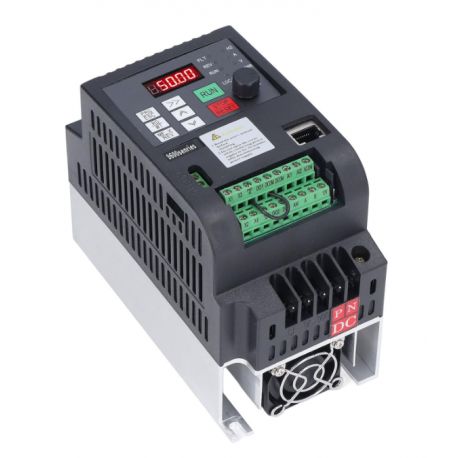

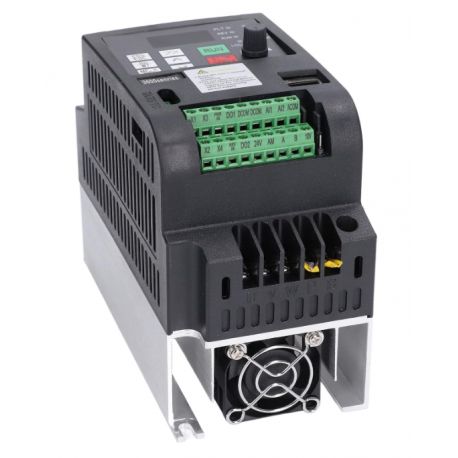

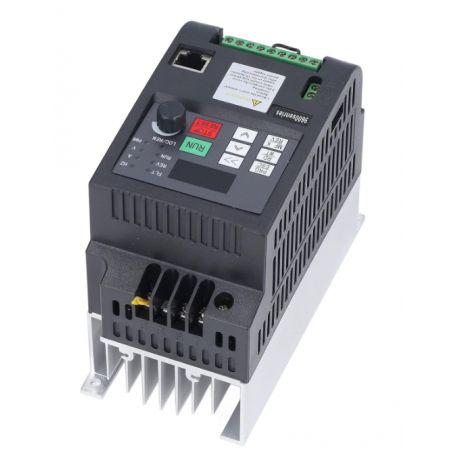

Variateur de vitesse mono/tri pour moteur triphasé 0,75kW 220/380V 4A IP20 - Sortie 220V-3AC

Référence : N17.9600D-1T-00075M

1 avis

Variateur de vitesse mono/tri pour moteur triphasé 0,75kW 220/380V 4A IP20 - Alimentation 220V

Description

Variateur de fréquence 0,75kW soit 1CV 4,2A, alimentation monophasé 220V, sortie triphasé 220V. Permet uniquement d'alimenter le moteur asynchrone 220/380V d'une machine triphasé jusqu'à 0,75kW. Idéal pour une utilisation domestique sans perte de puissance.
Attention, Il n'est pas possible d'alimenter un moteur électrique monophasé ou un moteur électrique triphasé 400/690V.

Manuel utilisateur français dans l'onglet téléchargement

Schéma principe variateur mono tri

Prix unitaire :

162,00 € TTC -45%

89,10 €TTC
74,25 €HT

Disponible à la plateforme Délai de réapprovisionement estimé : 5 jours

DEMANDER UN DEVIS

Imprimer
Envoyer à un ami

Variateur de vitesse mono/tri pour moteur triphasé 0,75kW 220/380V 4A IP20 - Sortie 220V-3AC

Variateur de fréquence 0,75kW soit 1CV 4,2A, alimentation monophasé 220V, sortie triphasé 220V. Permet uniquement d'alimenter le moteur asynchrone 220/380V d'une machine triphasé jusqu'à 0,75kW. Idéal pour une utilisation domestique sans perte de puissance.
Attention, Il n'est pas possible d'alimenter un moteur électrique monophasé ou un moteur électrique triphasé 400/690V.

Manuel utilisateur français dans l'onglet téléchargement

Envoyer cette fiche produit à :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

Besoin d'une aide ou d'un conseil ?
03 52 76 01 10

Plus d’informations
Caractéristiques techniques
Téléchargement
Accessoires
1 avis

Type de produit	1. Variateur de fréquence mono/tri
Tension d'alimentation	220-230V monophasé
Tension de sortie	220-230V triphasé
Puissance	0.75 KW / 1 CV
Courant d'entrée	9,3 A
Courant de sortie	4,2 A
Indice de protection	IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé	16 A
Type et section câble d'alimentation	H07RNF 3G1,5mm2
Type et section câble de sortie	H07RNF 4G1,5mm2
Fréquence de sortie	0 à 650 Hz
Mode de contrôle	Scalaire (V/F) et contrôle vectoriel (VVW)
Capacité de surcharge en courant	150% pendant 60 secondes
Température ambiente	-10°C à +40°C
Protocole de communication	Modbus RTU (RS-485), Profibus-DP, CANlink et CANopen
Potentiomètre en façade	Oui
Paramétrage à partir d'un PC	Non
Humidité	De 5 à 90% sans condensation
Fonction sécurité STO	Non
Type de montage	Sur platine

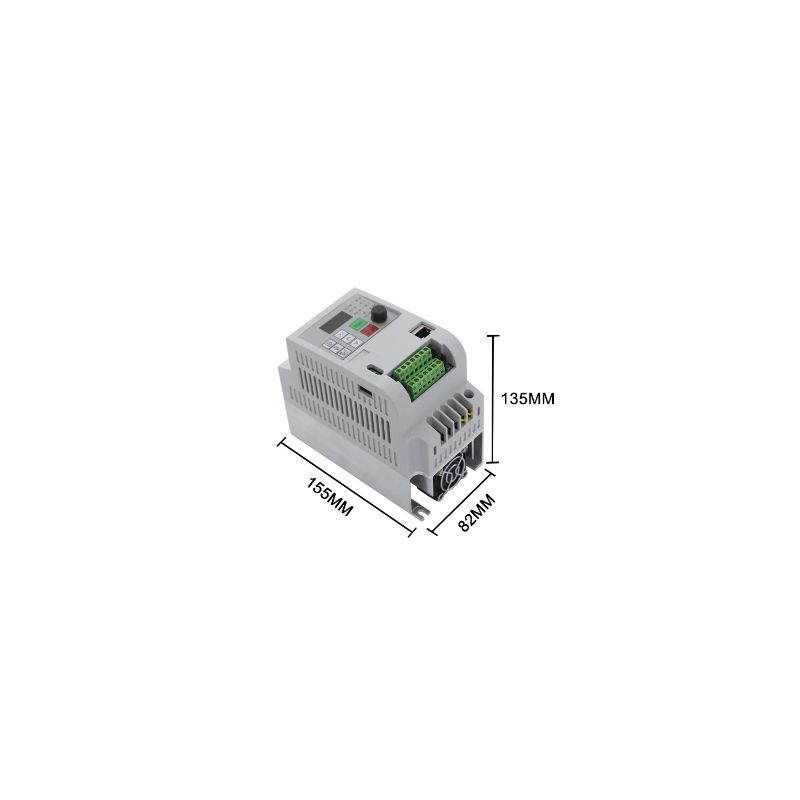

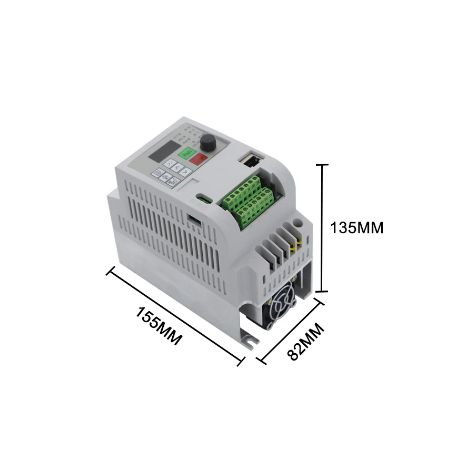

Dimensions (LxHxP)	82x155x135mm
Poids	1.2 Kg
Gamme	9600D
Marque	EM DISTRIBUTION

Le variateur mono tri 9600D est un variateur de vitesse adapté aux moteurs triphasés jusqu'à 0,75kW avec une intensité max en sortie de 4A. Compact et facile d'utilisation, ce variateur est conçu pour alimenter les moteurs électriques triphasés d'applications simples telles que les perceuses à colonne, mélangeurs/agitateurs, ponts élévateur, compresseurs, machines à pneus, pompes de piscine etc. Il vous sera très utile si vous ne disposez pas d'un réseau triphasé à votre habitation.
Le variateur de fréquence 220V possède un degrés de protection IP20, il est fortement conseillé de l'installer dans un coffret électrique étanche en ABS ventilé. Pensez à laisser un espace suffisant de chaque côté du variateur afin de le laisser respirer à l'intérieur du coffret.
Ce variateur de vitesse monophasé triphasé intègre également une protection thermique assurant une protection optimale du moteur (les paramètres moteurs seront à renseigner dans le variateur, cf manuel d'utilisation). L'installation d'un disjoncteur moteur n'est donc pas nécessaire.
Vous devrez également prévoir un disjoncteur bipolaire Courbe D de 16A en amont du variateur pour protéger la ligne, un interrupteur différentiel de Type A, B, Asi, Ahi ou F pour la protection des personnes, un câble type HO7RNF 3G1,5mm2 pour alimenter votre variateur et un câble HO7RNF 4G1,5mm2 pour raccorder le variateur au moteur.

Conditions environnementales à éviter :
- Exposition directe au soleil, à la pluie, une forte humidité, l'air de la mer.
- Gaz ou liquides inflammables ou corrosifs.
- Vibrations excessives.
- Poussière, particules métalliques ou brouillard d'huile.

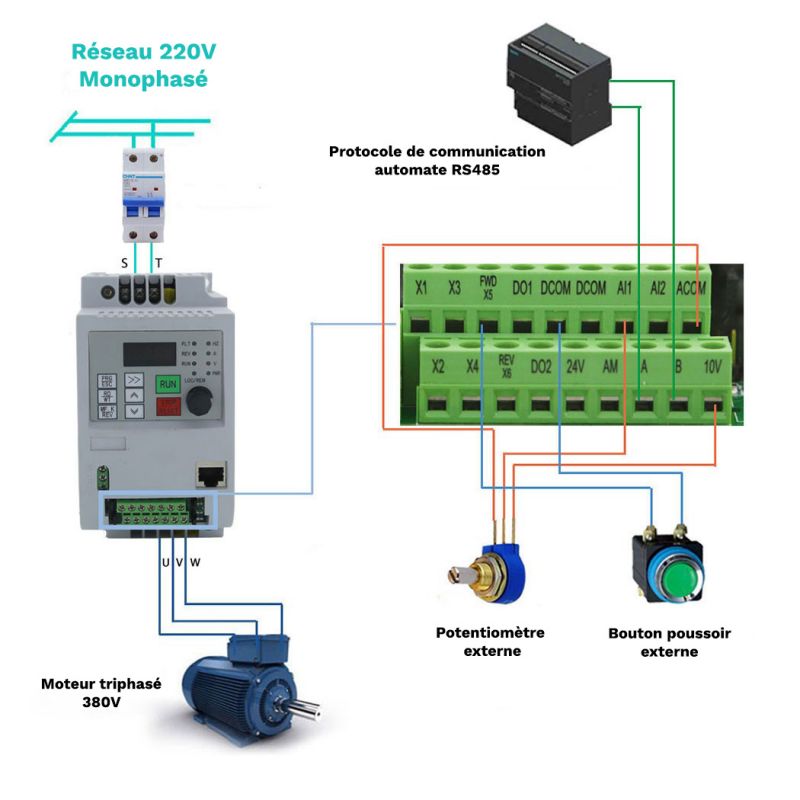

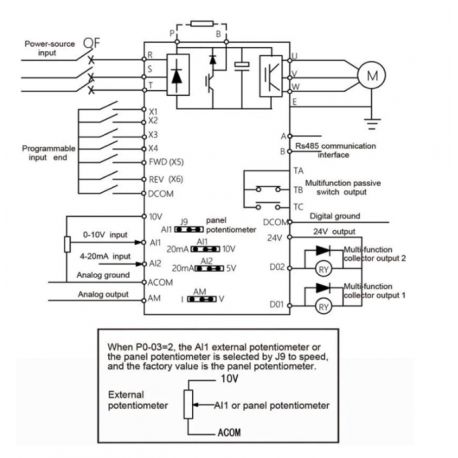

Schéma de connexion variateur mono tri 9600D

Le variateur de fréquence mono tri 9600D contient des entrées/sorties numérique et analogique, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt, AU), boutons à 2 ou 3 positions et potentiomètre directement sur votre machine.

schéma de connexion variateur mono tri CFW100

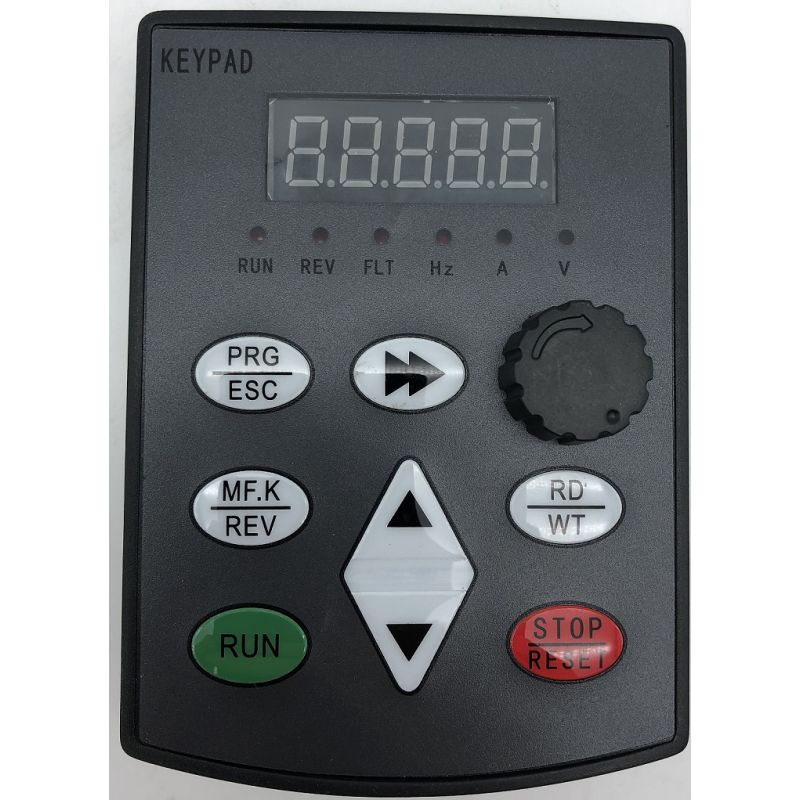

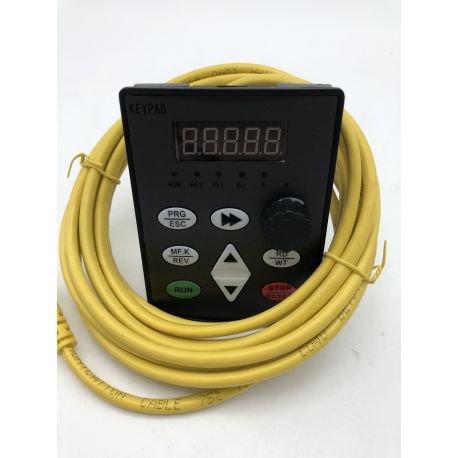

Console de commande déportée 9600D

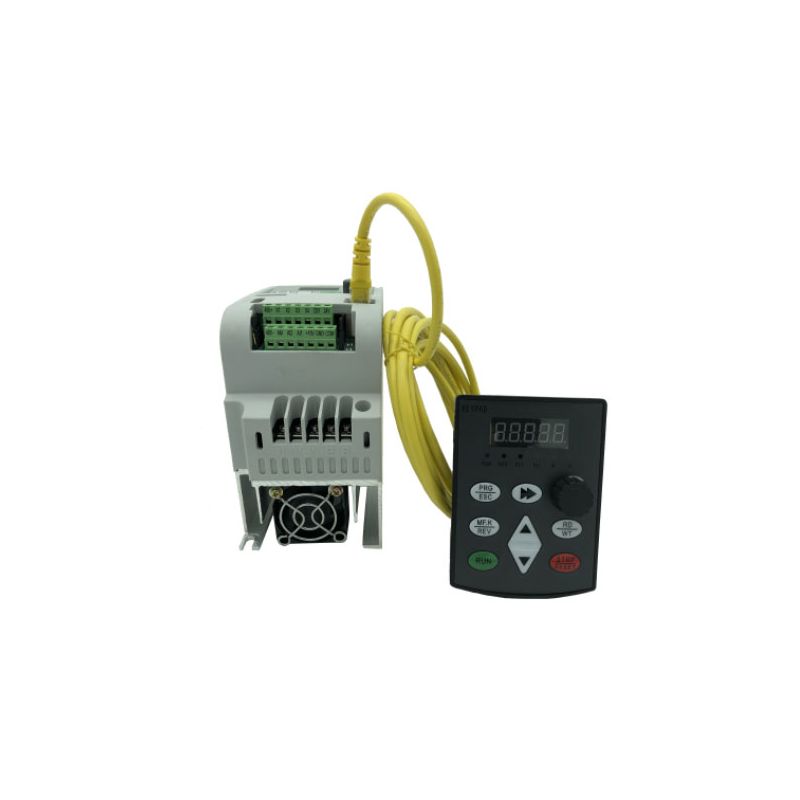

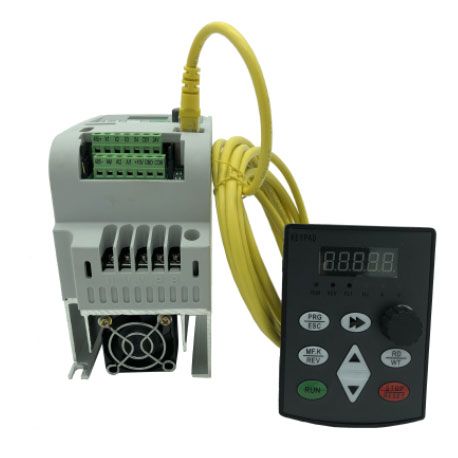

Il est possible de déporter l'intégralité des commandes du variateur 9600D grâce à une console de commande RJ45 (vendue séparément). Il vous sera facile de l'installer en façade d'armoire électrique ou bien tout simplement de déporter les commandes prêt de votre machine.

Vous pourrez ainsi :

- Programmer votre variateur à distance
- Changer le sens de rotation
- Faire varier la fréquence
- Mettre en marche et arrêter le variateur

Console de commande deportee

Pour utiliser le potentiomètre de la commande déportée, il faut :

- Modifier le paramètre P0-03 (Main frequency source X selection) = 2

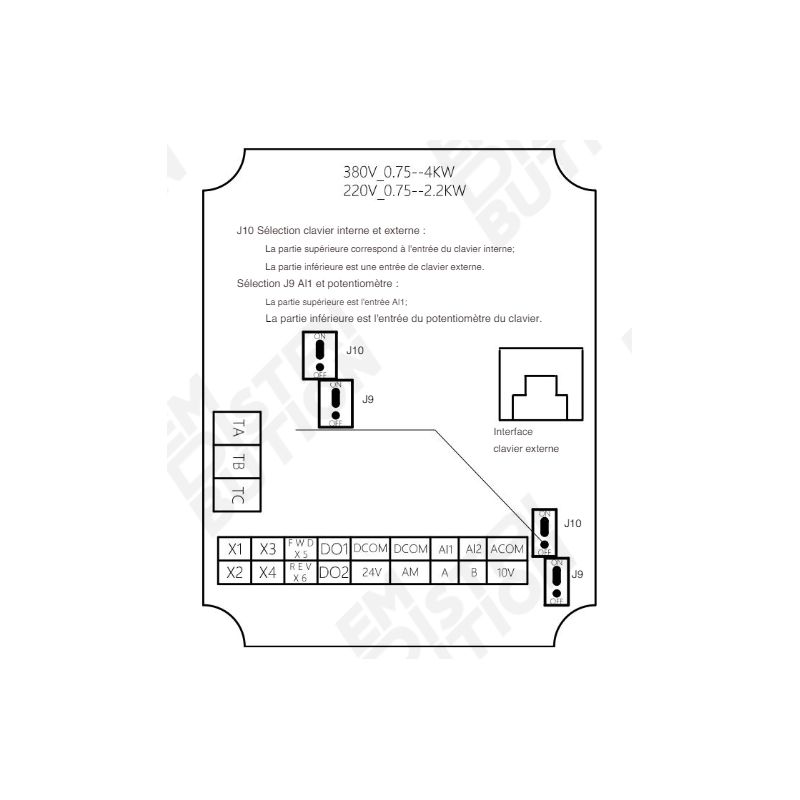

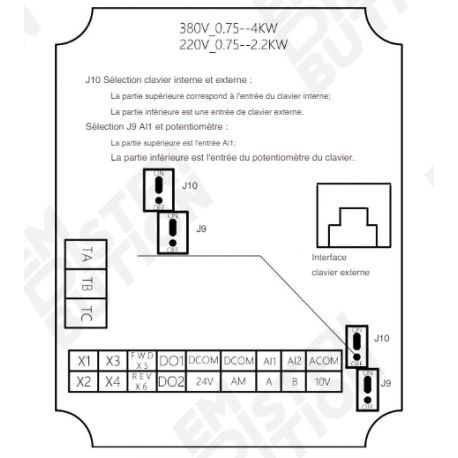

- Placer le cavalier J9 sur "panel potentiometer" comme sur le schéma ci-dessous
