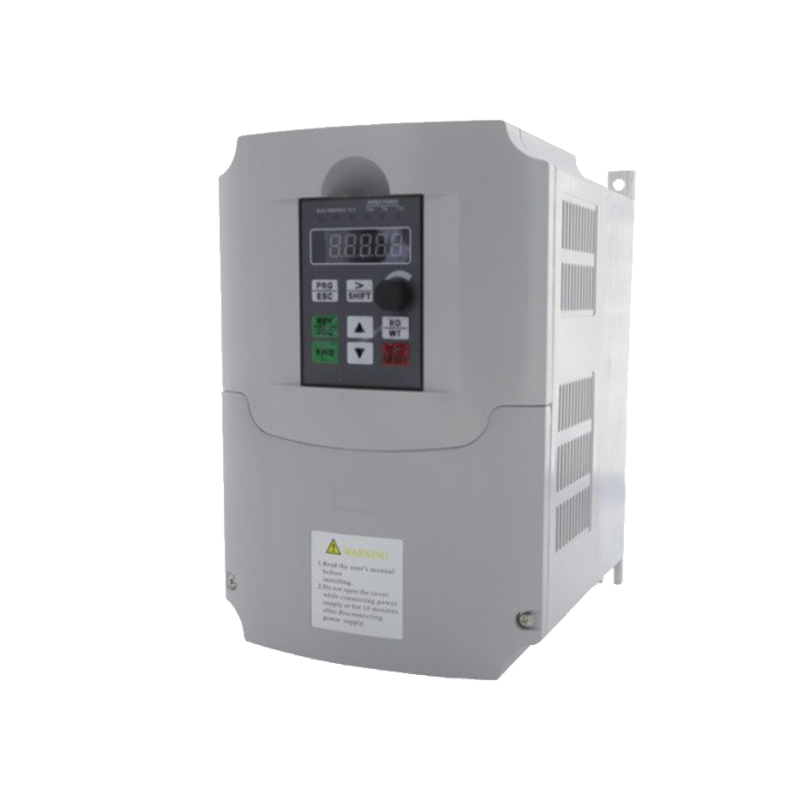

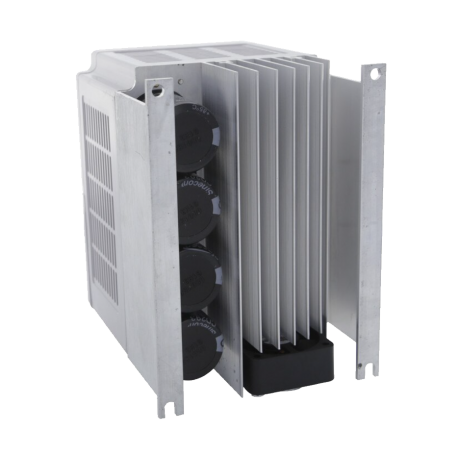

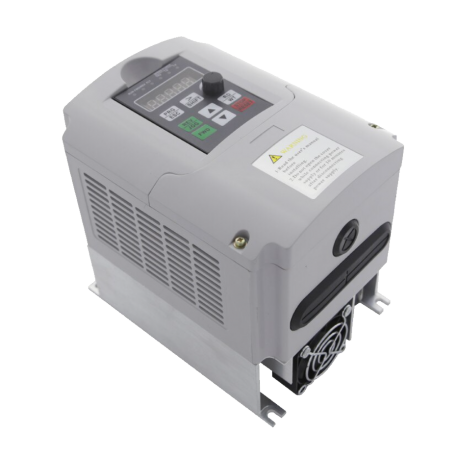

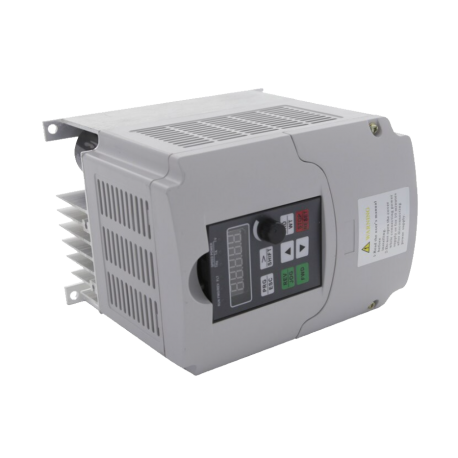

N17.9600D-1T-00550M
Description
Variateur de fréquence 5,5kW soit 7,5CV 20A, alimentation monophasé 220V, sortie triphasé 220V. Permet uniquement d'alimenter le moteur asynchrone 220/380V d'une machine triphasé jusqu'à 5,5kW. Idéal pour une utilisation domestique sans perte de puissance.
Attention, Il n'est pas possible d'alimenter un moteur électrique monophasé ou un moteur électrique triphasé 400/690V.
Manuel utilisateur français dans l'onglet téléchargement
Type de produit | 1. Variateur de fréquence mono/tri |
Tension d'alimentation | 220-230V monophasé |
Tension de sortie | 220-230V triphasé |
Puissance | 5.5 KW / 7.5 CV |
Courant de sortie | 20 A |
Indice de protection | IP20 (montage dans un coffret étanche) |
Calibre de disjoncteur recommandé | 63 A |
Type et section câble d'alimentation | H07RNF 3G1,5mm2 |
Type et section câble de sortie | H07RNF 4G1,5mm2 |
Fréquence de sortie | 0 à 650 Hz |
Mode de contrôle | Scalaire (V/F) et contrôle vectoriel (VVW) |
Capacité de surcharge en courant | 150% pendant 60 secondes |
Température ambiente | -10°C à +40°C |
Protocole de communication | Modbus RTU (RS-485), Profibus-DP, CANlink et CANopen |
Potentiomètre en façade | Oui |
Paramétrage à partir d'un PC | Non |
Humidité | De 5 à 90% sans condensation |
Fonction sécurité STO | Non |
Type de montage | Sur platine |

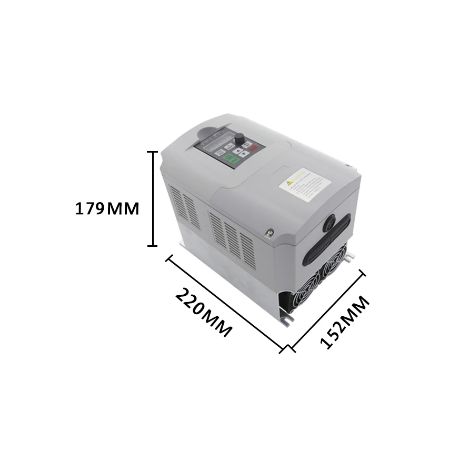

Dimensions (LxHxP) | 152x220x179 mm |
Poids | 3 Kg |
Gamme | 9600D |
Marque | EM DISTRIBUTION |
Le variateur mono tri 9600D est un variateur de vitesse adapté aux moteurs triphasés jusqu'à 5,5kW avec une intensité max en sortie de 20A. Compact et facile d'utilisation, ce variateur est conçu pour alimenter les moteurs électriques triphasés d'applications simples telles que les perceuses à colonne, mélangeurs/agitateurs, ponts élévateur, compresseurs, machines à pneus, pompes de piscine etc. Il vous sera très utile si vous ne disposez pas d'un réseau triphasé à votre habitation.

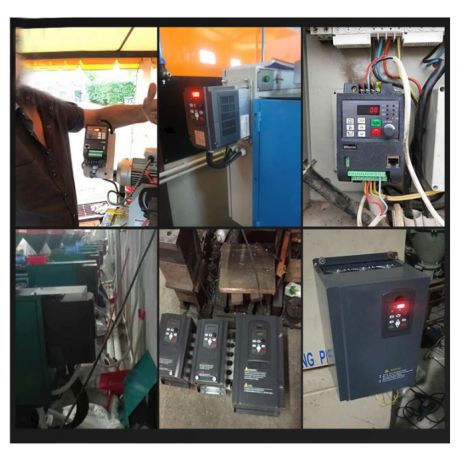

Le variateur de fréquence 220V possède un degrés de protection IP20, il est fortement conseillé de l'installer dans un coffret électrique étanche en ABS ventilé. Pensez à laisser un espace suffisant de chaque côté du variateur afin de le laisser respirer à l'intérieur du coffret.
Ce variateur de vitesse monophasé triphasé intègre également une protection thermique assurant une protection optimale du moteur (les paramètres moteurs seront à renseigner dans le variateur, cf manuel d'utilisation). L'installation d'un disjoncteur moteur n'est donc pas nécessaire.
Vous devrez également prévoir un disjoncteur bipolaire Courbe D de 63A en amont du variateur pour protéger la ligne, un interrupteur différentiel de Type A, B, Asi, Ahi ou F pour la protection des personnes, un câble type HO7RNF 3G4mm2 pour alimenter votre variateur et un câble HO7RNF 4G4mm2 pour raccorder le variateur au moteur.
Conditions environnementales à éviter :
- Exposition directe au soleil, à la pluie, une forte humidité, l'air de la mer.
- Gaz ou liquides inflammables ou corrosifs.
- Vibrations excessives.
- Poussière, particules métalliques ou brouillard d'huile.
Le variateur de fréquence mono tri 9600D contient des entrées/sorties numérique et analogique, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt, AU), boutons à 2 ou 3 positions et potentiomètre directement sur votre machine.
![]() |
Pour utiliser le potentiomètre de la commande déportée, il faut :
- Modifier le paramètre P0-03 (Main frequency source X selection) = 2

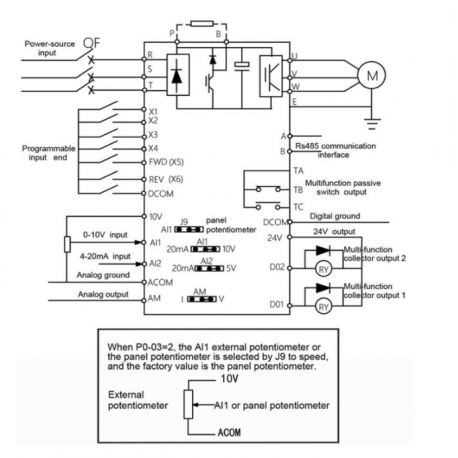

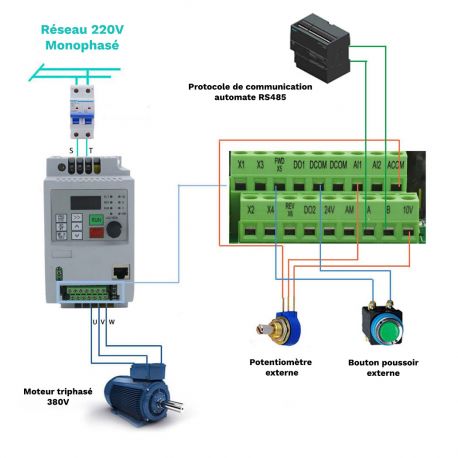

- Placer le cavalier J9 sur "panel potentiometer" comme sur le schéma ci-dessous
Pour votre installation nous vous conseillons :
