Variateur de vitesse mono/tri pour moteur triphasé 7,5kW 220/380V 30A IP20 - Sortie 220V-3AC

Si particulier ne pas remplir



mandat administratif Vous êtes une administration ? - Sachez que vous pouvez régler votre commande par mandat administratif directement en ligne.
home > Variateur de vitesse>Variateur de fréquence>Variateur de fréquence mono/tri>

Variateur de vitesse mono/tri pour moteur triphasé 7,5kW 220/380V 30A IP20 - Sortie 220V-3AC

EM Distribution

N17.9600D-1T-00750G

Variateur de vitesse mono/tri pour moteur triphasé 7,5kW 220/380V 30A IP20 - Alimentation 220V

Description

Variateur de fréquence 7,5kW soit 10CV 30A, alimentation monophasé 220V, sortie triphasé 220V. Permet uniquement d'alimenter le moteur asynchrone 220/380V d'une machine triphasé jusqu'à 7,5kW. Idéal pour une utilisation domestique sans perte de puissance.
Attention, Il n'est pas possible d'alimenter un moteur électrique monophasé ou un moteur électrique triphasé 400/690V.

Manuel utilisateur français dans l'onglet téléchargement

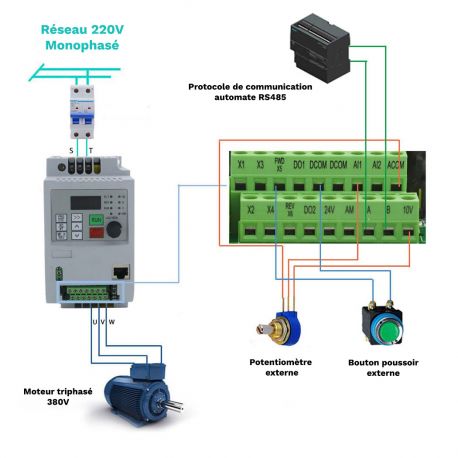

Schéma principe variateur mono tri

En savoir plus

Prix unitaire :

570,00 € TTC -40%

342,00 €TTC
285,00 €HT

Disponible à la plateforme Délai de réapprovisionement estimé : 5 jours

paiement securise
Type de produit 1. Variateur de fréquence mono/tri
Tension d'alimentation 220-230V monophasé
Tension de sortie 220-230V triphasé
Puissance 7.5 KW / 10 CV
Courant de sortie 30 A
Indice de protection IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé 63 A
Type et section câble d'alimentation H07RNF 3G1,5mm2
Type et section câble de sortie H07RNF 4G1,5mm2
Fréquence de sortie 0 à 650 Hz
Mode de contrôle Scalaire (V/F) et contrôle vectoriel (VVW)
Capacité de surcharge en courant 150% pendant 60 secondes
Température ambiente -10°C à +40°C
Protocole de communication Modbus RTU (RS-485), Profibus-DP, CANlink et CANopen
Potentiomètre en façade Oui
Paramétrage à partir d'un PC Non
Humidité De 5 à 90% sans condensation
Fonction sécurité STO Non
Type de montage Sur platine
Dimensions (LxHxP) 152x220x179 mm
Poids 3,5 Kg
Gamme 9600D
Marque EM DISTRIBUTION

Le variateur mono tri 9600D est un variateur de vitesse adapté aux moteurs triphasés jusqu'à 7,5kW avec une intensité max en sortie de 30A. Compact et facile d'utilisation, ce variateur est conçu pour alimenter les moteurs électriques triphasés d'applications simples telles que les perceuses à colonne, mélangeurs/agitateurs, ponts élévateur, compresseurs, machines à pneus, pompes de piscine etc. Il vous sera très utile si vous ne disposez pas d'un réseau triphasé à votre habitation.
Le variateur de fréquence 220V possède un degrés de protection IP20, il est fortement conseillé de l'installer dans un coffret électrique étanche en ABS ventilé. Pensez à laisser un espace suffisant de chaque côté du variateur afin de le laisser respirer à l'intérieur du coffret.
Ce variateur de vitesse monophasé triphasé intègre également une protection thermique assurant une protection optimale du moteur (les paramètres moteurs seront à renseigner dans le variateur, cf manuel d'utilisation). L'installation d'un disjoncteur moteur n'est donc pas nécessaire.
Vous devrez également prévoir un disjoncteur bipolaire Courbe D de 63A en amont du variateur pour protéger la ligne, un interrupteur différentiel de Type A, B, Asi, Ahi ou F pour la protection des personnes, un câble type HO7RNF 3G4mm2 pour alimenter votre variateur et un câble HO7RNF 4G4mm2 pour raccorder le variateur au moteur.

Conditions environnementales à éviter :
- Exposition directe au soleil, à la pluie, une forte humidité, l'air de la mer.
- Gaz ou liquides inflammables ou corrosifs.
- Vibrations excessives.
- Poussière, particules métalliques ou brouillard d'huile.

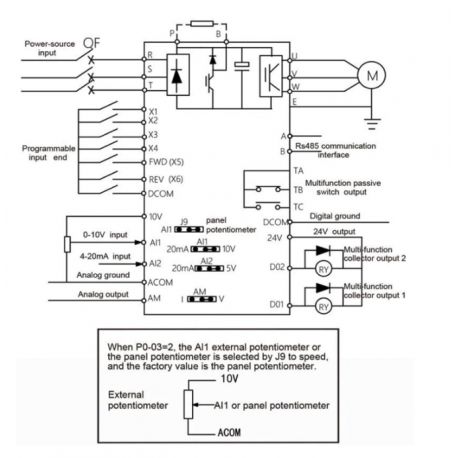

Schéma de connexion variateur mono tri 9600D

Le variateur de fréquence mono tri 9600D contient des entrées/sorties numérique et analogique, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt, AU), boutons à 2 ou 3 positions et potentiomètre directement sur votre machine.

schéma de connexion variateur mono tri CFW100

Pour utiliser le potentiomètre de la commande déportée, il faut :

- Modifier le paramètre P0-03 (Main frequency source X selection) = 2

- Placer le cavalier J9 sur "panel potentiometer" comme sur le schéma ci-dessous

Pour votre installation nous vous conseillons :

Les documents à télécharger du produit Variateur de vitesse mono/tri pour moteur triphasé 7,5kW 220/380V 30A IP20 - Sortie 220V-3AC

Télécharger le manuel d'installation du variateur VFR9600 (ANGLAIS)
Télécharger le manuel d'installation du variateur VFR9600 (FRANCAIS)
