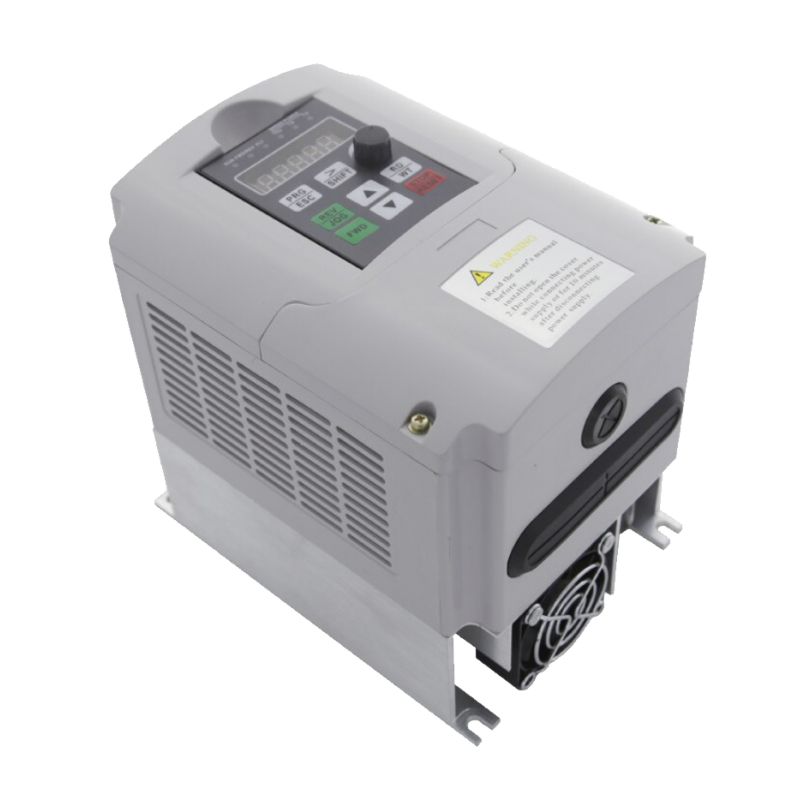

Variateur de vitesse mono/tri pour moteur triphasé 7,5kW 16A IP20 - Sortie 380V-3AC

EM Distribution

N17.9600D-1T3-00750G

Description

Variateur de fréquence mono 220V tri 380V pour alimenter un moteur asynchrone triphasé 7,5kW 16A en 380V .
- Alimentation d'entrée 220V monophasé / Tension sortie vers le moteur 380V triphasé.
- Attention au couplage du moteur. Pour un moteur 230/400V, il faudra coupler le moteur en étoile. Pour un moteur 400/690V, il faudra coupler le moteur en triangle.
- Manuel utilisateur français dans l'onglet téléchargement

En savoir plus

Prix unitaire :

745,00 €TTC
620,83 €HT

Disponible à la plateforme Délai de réapprovisionement estimé : 5 jours

paiement securise
Type de produit 1. Variateur de fréquence mono/tri
Tension d'alimentation 220-230V monophasé
Tension de sortie 380-400V triphasé
Puissance 7.5 KW / 10 CV
Courant de sortie 16 A
Indice de protection IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé 63 A
Type et section câble d'alimentation H07RNF 3G6mm2
Type et section câble de sortie H07RNF 4G4mm2
Fréquence de sortie 0 à 650 Hz
Mode de contrôle Scalaire (V/F) et contrôle vectoriel (VVW)
Capacité de surcharge en courant 150% pendant 60 secondes
Température ambiente -10°C à +40°C
Protocole de communication Modbus RTU (RS-485), Profibus-DP, CANlink et CANopen
Potentiomètre en façade Oui
Paramétrage à partir d'un PC Non
Humidité De 5 à 90% sans condensation
Fonction sécurité STO Non
Type de montage Sur platine
Dimensions (LxHxP) 152x220x179 mm
Poids 3,5 Kg
Gamme 9600D
Marque EM DISTRIBUTION

Le variateur mono-tri 380V 9600D-1T3 est un variateur de vitesse adapté aux moteurs triphasés jusqu'à 7,5KW, courant nominal de 16A. Ce variateur permet d'alimenter un moteur triphasé 380V directement sur un réseau domestique monophasé 220V. Compact et facile d'utilisation, ce variateur est conçu pour alimenter les moteurs électriques triphasés d'applications simples telles que les perceuses à colonne, mélangeurs/agitateurs, ponts élévateur, compresseurs, machines à pneus, pompes de piscine, etc. Il vous sera très utile si vous ne disposez pas d'un réseau triphasé à votre habitation.
Le variateur de fréquence 220V possède un degrés de protection IP20, il est fortement conseillé de l'installer dans un coffret électrique étanche en ABS ventilé. Pensez à laisser un espace suffisant de chaque côté du variateur afin de le laisser respirer à l'intérieur du coffret.
Ce variateur de vitesse monophasé triphasé intègre également une protection thermique assurant une protection optimale du moteur (les paramètres moteurs seront à renseigner dans le variateur, cf manuel d'utilisation). L'installation d'un disjoncteur moteur n'est donc pas nécessaire.
Vous devrez également prévoir un disjoncteur bipolaire Courbe D de 63A en amont du variateur pour protéger la ligne, un interrupteur différentiel de Type A, B, Asi, Ahi ou F pour la protection des personnes, un câble type HO7RNF 3G6mm2 pour alimenter votre variateur et un câble HO7RNF 4G2,5mm2 pour raccorder le variateur au moteur.

Conditions environnementales à éviter :
- Exposition directe au soleil, à la pluie, une forte humidité, l'air de la mer.
- Gaz ou liquides inflammables ou corrosifs.
- Vibrations excessives.
- Poussière, particules métalliques ou brouillard d'huile.

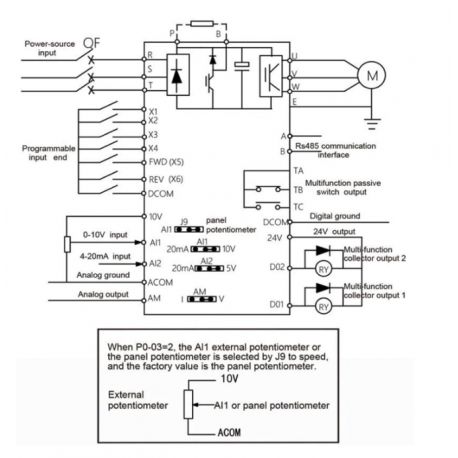

Schéma de connexion variateur mono tri 9600D

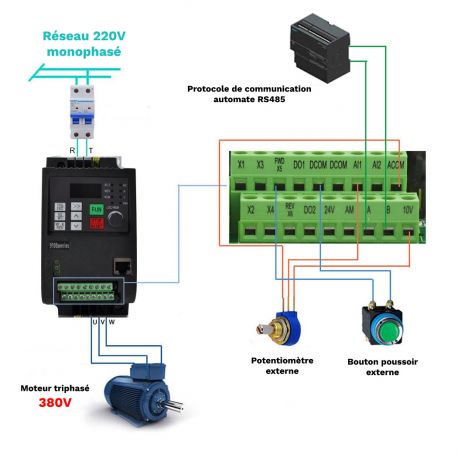

Le variateur de fréquence mono tri 9600D contient des entrées/sorties numérique et analogique, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt), boutons à 2 ou 3 positions et potentiomètre directement sur votre machine.

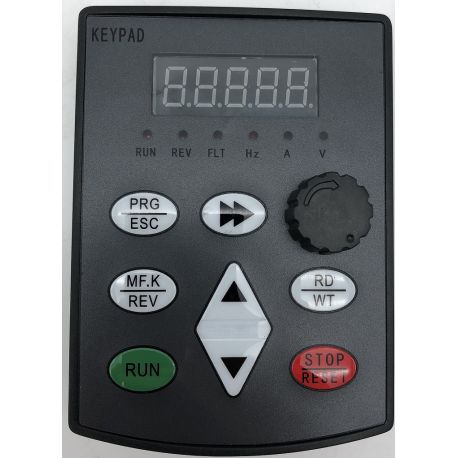

Console de commande déportée 9600D

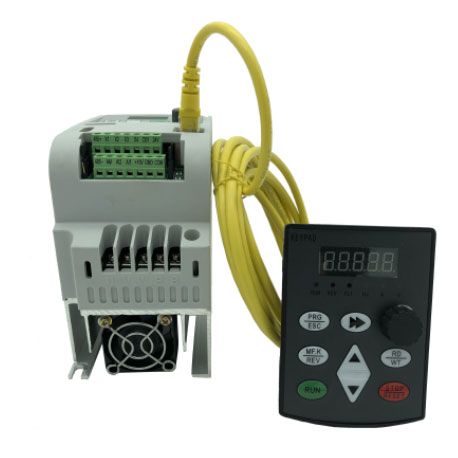

Il est possible de déporter l'intégralité des commandes du variateur VFR-9600D grâce à une console de commande RJ45 (vendue séparément). Il vous sera facile de l'installer en façade d'armoire électrique ou bien tout simplement de déporter les commandes prêt de votre machine.

Vous pourrez ainsi :

  • - Programmer votre variateur à distance
  • - Changer le sens de rotation
  • - Faire varier la fréquence
  • - Mettre en marche et arrêter le variateur

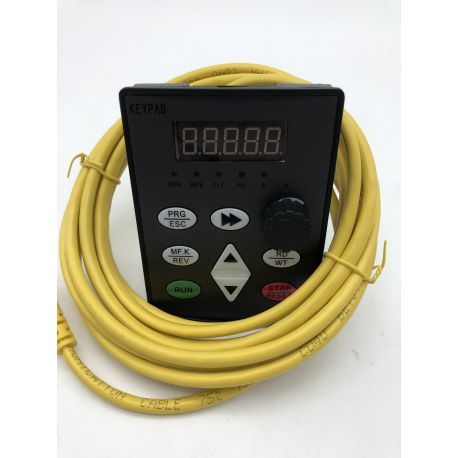

Console de commande deportee

Pour utiliser le potentiomètre de la commande déportée, il faut :

- Modifier le paramètre P0-03 (Main frequency source X selection) = 2

- Placer le cavalier J9 sur "panel potentiometer" comme sur le schéma ci-dessous
