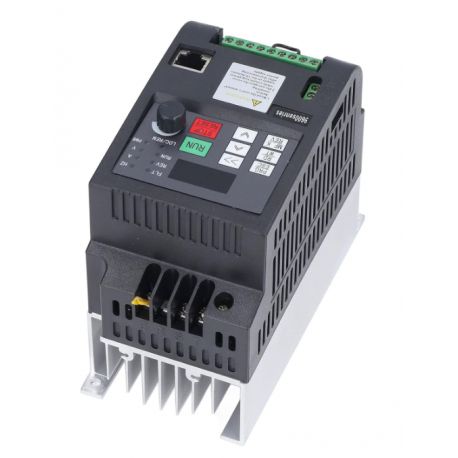

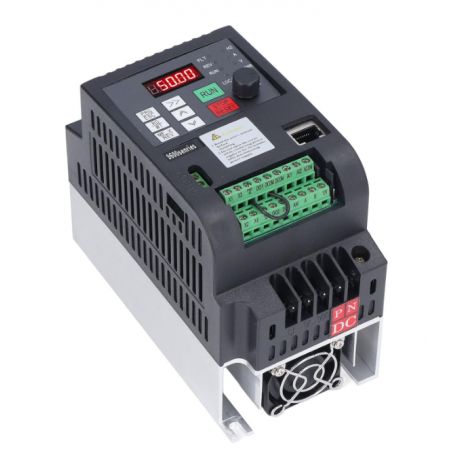

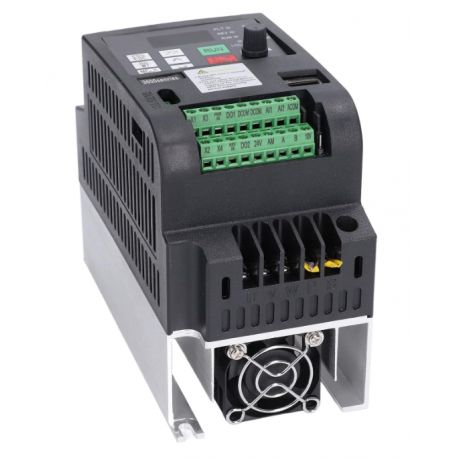

Variateur de vitesse monophasé 2,2kW 10A 220V pour moteur à condensateur permanent

Référence : N17.9600D-1M-00220M

3 avis

Variateur de vitesse monophasé 2,2kW 10A 220V pour moteur à condensateur permanent

Description

Variateur de fréquence monophasé 2,2kW soit 3CV 10A (mono/mono), série 9600D, IP20, Idéal pour l'alimentation d'un moteur monophasé à condensateur permanent pour des application à faible couple (ex.: pompe et ventilateur). Ce variateur peut alimenter aussi bien un moteur triphasé 220/380V qu'un moteur monophasé 220V. Pour utiliser ce variateur en monophasé il vous suffit de mettre les paramètres P1-00=4 et P0-20=20.

Schéma principe variateur mono tri

Prix unitaire :

219,60 €TTC
183,00 €HT

Disponible à la plateforme Délai de réapprovisionement estimé : 5 jours

DEMANDER UN DEVIS

Imprimer
Envoyer à un ami

Variateur de vitesse monophasé 2,2kW 10A 220V pour moteur à condensateur permanent

Variateur de fréquence monophasé 2,2kW soit 3CV 10A (mono/mono), série 9600D, IP20, Idéal pour l'alimentation d'un moteur monophasé à condensateur permanent pour des application à faible couple (ex.: pompe et ventilateur). Ce variateur peut alimenter aussi bien un moteur triphasé 220/380V qu'un moteur monophasé 220V. Pour utiliser ce variateur en monophasé il vous suffit de mettre les paramètres P1-00=4 et P0-20=20.

Envoyer cette fiche produit à :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

Besoin d'une aide ou d'un conseil ?
03 52 76 01 10

Plus d’informations
Caractéristiques techniques
Téléchargement
Accessoires
3 avis

Type de produit	1. Variateur de fréquence mono/mono
Tension d'alimentation	220-230V monophasé
Tension de sortie	220-230V monophasé
Puissance	2.2 KW / 3 CV
Courant d'entrée	24 A
Courant de sortie	10 A
Indice de protection	IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé	20 A
Type et section câble d'alimentation	H07RNF 3G2,5mm2
Type et section câble de sortie	H07RNF 3G2,5mm2
Température ambiente	-10°C à +40°C
Potentiomètre en façade	Oui
Humidité	De 5 % à 95 %, sans condensation
Type de montage	Sur platine

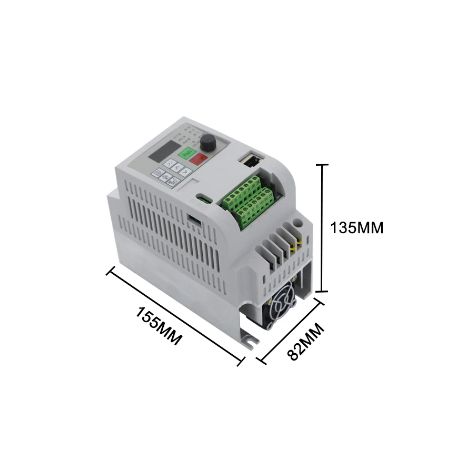

Dimensions (LxHxP)	82x155x135 mm
Gamme	9600D
Marque	EM DISTRIBUTION

Le variateur entrée monophasé et sortie monophasé de la série 9600D est un variateur de vitesse adapté aux moteurs monophasés à simple condensateur jusqu'à 2.2 kW. Compact et facile d'utilisation, ce variateur est conçu pour alimenter les applications simples à faible couple comme des pompes à eau et des ventilateurs. Il permet exclusivement d'alimenter un moteur asynchrone monophasé à condensateur permanent. Ce variateur est pré-configuré pour fonctionner en mono/tri. Pour utiliser ce variateur en monophasé (mono/mono) il vous suffit de renseigner les paramètres P1-00=4 et P0-20=20.

Il est recommandé d'utiliser le variateur monophasé entre 35 et 50Hz.

Notice en français disponible dans l'onglet téléchargement.

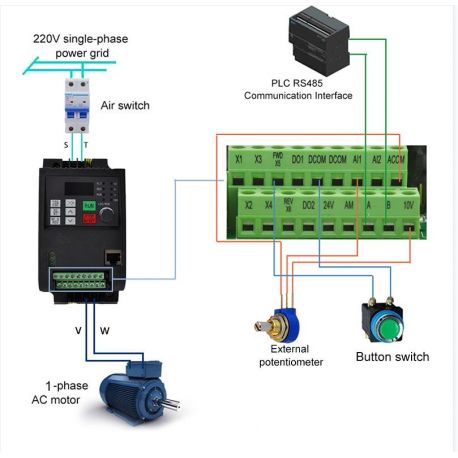

Schéma de connexion variateur monophasé 9600D

Le variateur de fréquence mono/mono 9600D contient des entrées/sorties numérique et analogique, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt, AU), boutons à 2 ou 3 positions et potentiomètre directement sur votre machine.

Pour l'alimentation du variateur il suffit d'alimenter en entrée les bornes S et T respectivement sur le phase et le neutre de votre installation puis en sortie du variateur vers le moteur monophasé, les bornes V, W.

schéma de connexion variateur mono tri CFW100

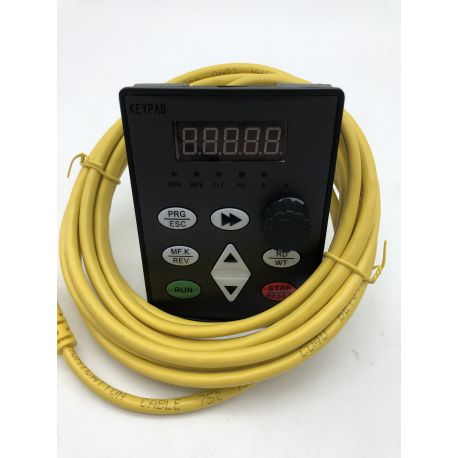

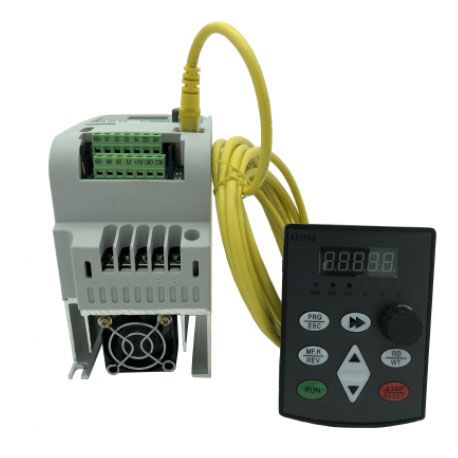

Console de commande déportée VFR-09X

Il est possible de déporter l'intégralité des commandes du variateur 9600D grâce à une console de commande RJ45 (vendue séparément). Il vous sera facile de l'installer en façade d'armoire électrique ou bien tout simplement de déporter les commandes prêt de votre machine.

Vous pourrez ainsi :

- Programmer votre variateur à distance
- Changer le sens de rotation
- Faire varier la fréquence
- Mettre en marche et arrêter le variateur

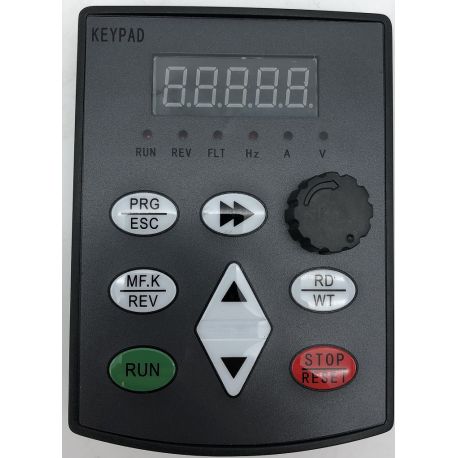

Console de commande deportee
