Variateur de vitesse monophasé 0,75kW 4A 220V pour moteur à condensateur permanent

Si particulier ne pas remplir



mandat administratif Vous êtes une administration ? - Sachez que vous pouvez régler votre commande par mandat administratif directement en ligne.
home > Variateur de vitesse>Variateur de fréquence>Variateur de fréquence monophasé>

Variateur de vitesse monophasé 0,75kW 4A 220V pour moteur à condensateur permanent

EM Distribution

N17.9600D-1M-00075M

1 avis

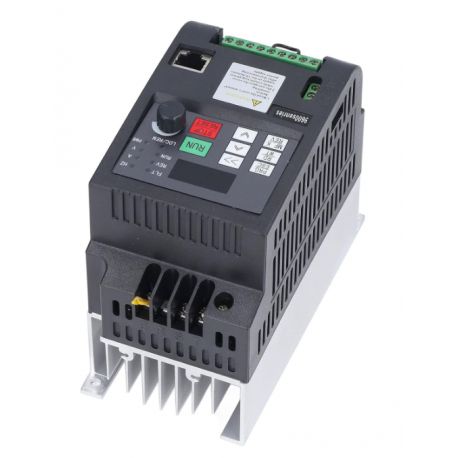

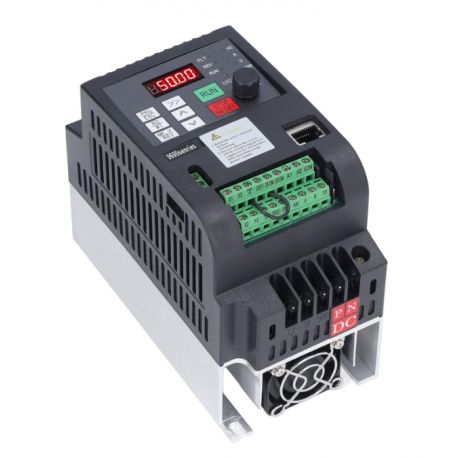

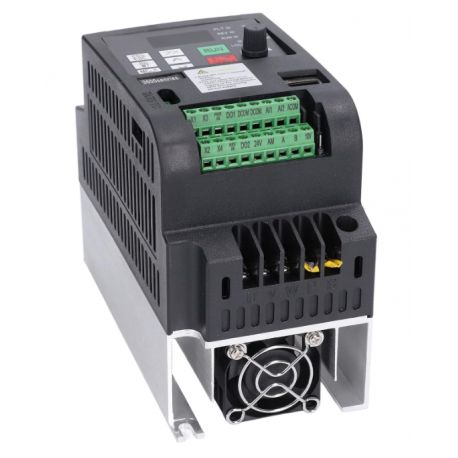

Variateur de vitesse monophasé 0,75kW 4,2A 220V pour moteur à condensateur permanent

Description

Variateur de fréquence monophasé 0,75kW soit 1CV 7A (mono/mono), série 9600D, IP20, Idéal pour l'alimentation d'un moteur monophasé à condensateur permanent pour des application à faible couple (ex.: pompe et ventilateur). Ce variateur peut alimenter aussi bien un moteur triphasé 220/380V qu'un moteur monophasé 220V. Pour utiliser ce variateur en monophasé il vous suffit de mettre les paramètres P1-00=4 et P0-20=20.

Schéma principe variateur mono tri

En savoir plus

Prix unitaire :

169,50 €TTC
141,25 €HT

Disponible à la plateforme Délai de réapprovisionement estimé : 5 jours

paiement securise
Type de produit 1. Variateur de fréquence mono/mono
Tension d'alimentation 220-230V monophasé
Tension de sortie 220-230V monophasé
Puissance 0.75 KW / 1 CV
Courant d'entrée 9,3 A
Courant de sortie 4 A
Indice de protection IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé 16 A
Type et section câble d'alimentation H07RNF 3G1,5mm2
Type et section câble de sortie H07RNF 3G1,5mm2
Température ambiente -10°C à +40°C
Potentiomètre en façade Oui
Humidité De 5 % à 95 %, sans condensation
Type de montage Sur platine

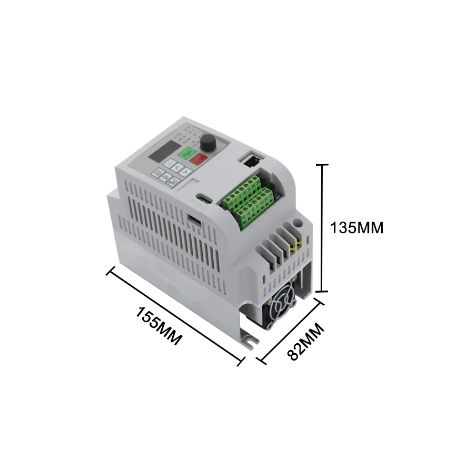

Dimensions (LxHxP) 82x155x135 mm
Gamme 9600D
Marque EM DISTRIBUTION

Le variateur entrée monophasé et sortie monophasé de la série 9600D est un variateur de vitesse adapté aux moteurs monophasés à simple condensateur jusqu'à 0.75 kW. Compact et facile d'utilisation, ce variateur est conçu pour alimenter les applications simples à faible couple comme des pompes à eau et des ventilateurs. Il permet exclusivement d'alimenter un moteur asynchrone monophasé à condensateur permanent. Ce variateur est pré-configuré pour fonctionner en mono/tri. Pour utiliser ce variateur en monophasé (mono/mono) il vous suffit de renseigner les paramètres P1-00=4 et P0-20=20.

Il est recommandé d'utiliser le variateur monophasé entre 35 et 50Hz.

Notice en français disponible dans l'onglet téléchargement.

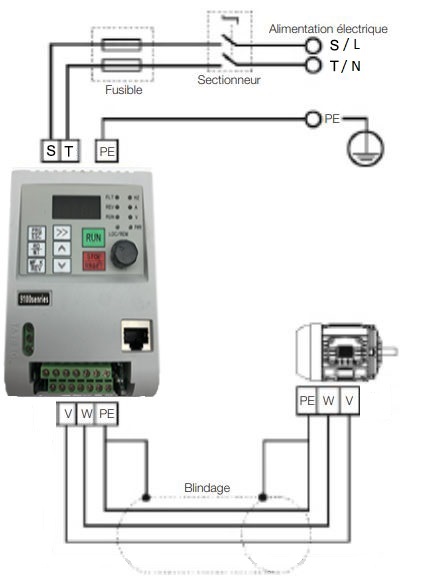

Schéma de connexion variateur monophasé 9600D

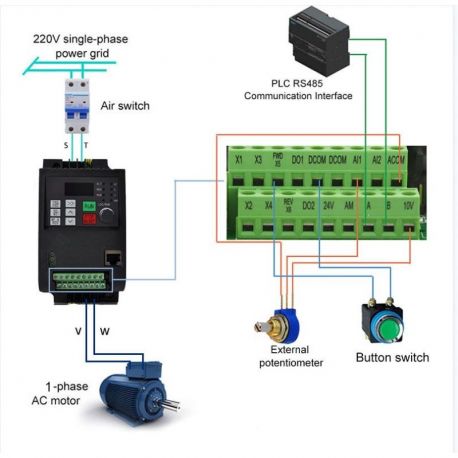

Le variateur de fréquence mono/mono 9600D contient des entrées/sorties numérique et analogique, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt, AU), boutons à 2 ou 3 positions et potentiomètre directement sur votre machine.

Pour l'alimentation du variateur il suffit d'alimenter en entrée les bornes S et T respectivement sur le phase et le neutre de votre installation puis en sortie du variateur vers le moteur monophasé, les bornes V, W.

schéma de connexion variateur mono tri CFW100

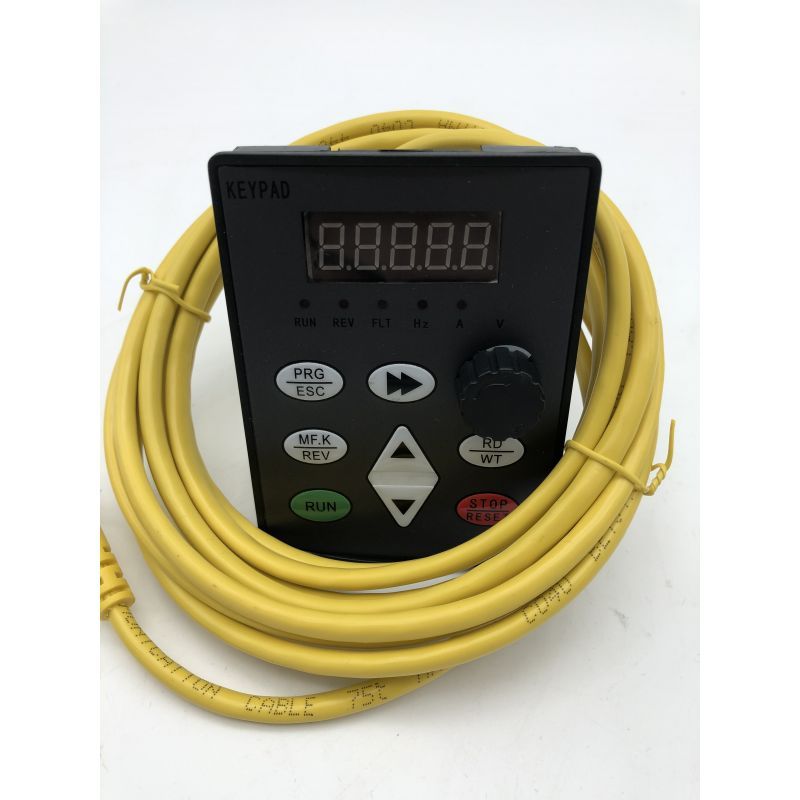

Console de commande déportée VFR-09X

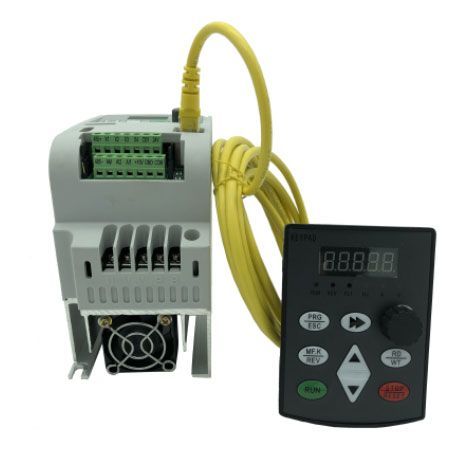

Il est possible de déporter l'intégralité des commandes du variateur 9600D grâce à une console de commande RJ45 (vendue séparément). Il vous sera facile de l'installer en façade d'armoire électrique ou bien tout simplement de déporter les commandes prêt de votre machine.

Vous pourrez ainsi :

  • - Programmer votre variateur à distance
  • - Changer le sens de rotation
  • - Faire varier la fréquence
  • - Mettre en marche et arrêter le variateur

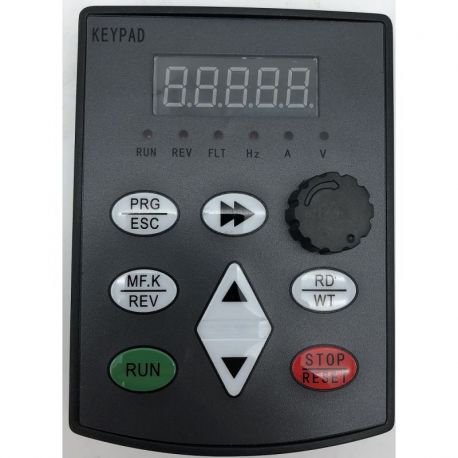

Console de commande deportee

Voir l'attestation de confiance
  • Pour plus d'informations sur les caractéristiques du contrôle des avis et la possibilité de contacter l'auteur de l'avis, merci de consulter nos CGU.
  • Aucune contrepartie n'a été fournie en échange des avis
  • Les avis sont publiés et conservés pendant une durée de cinq ans
  • Les avis ne sont pas modifiables : si un client souhaite modifier son avis, il doit contacter Avis Verifiés afin de supprimer l'avis existant, et en publier un nouveau
  • Les motifs de suppression des avis sont disponibles ici.

4 /5

Calculé à partir de 1 avis client(s)

  • 1
    0
  • 2
    0
  • 3
    0
  • 4
    1
  • 5
    0
Trier l'affichage des avis :

Yves T. publié le 06/08/2024 suite à une commande du 31/07/2024

4/5

Les moins Pas de protection interne contre les surchargé->risque de panne Pas de filtre sinus intégré sur la sortie monophasé >signaux dégradés sur la sortie moteur Les plus Passage mono tri ou mono mono possible par programmation

Cet avis vous a-t-il été utile ? Oui 1 Non 0

Pour votre installation nous vous conseillons :

Les documents à télécharger du produit Variateur de vitesse monophasé 0,75kW 4A 220V pour moteur à condensateur permanent

Télécharger le manuel d'installation du variateur VFR9600 (ANGLAIS)
Télécharger le manuel d'installation du variateur VFR9600 (FRANCAIS)
