Variateur de vitesse monophasé 1,5kW 7A 220V pour moteur à condensateur permanent

EM Distribution

N17.9600D-1M-00150M

Variateur de vitesse monophasé 1,5kW 7A 220V pour moteur à condensateur permanent

Description

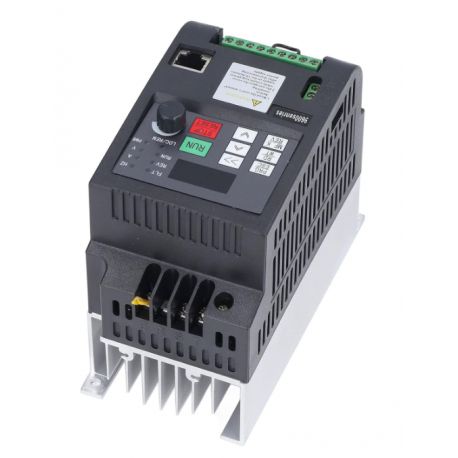

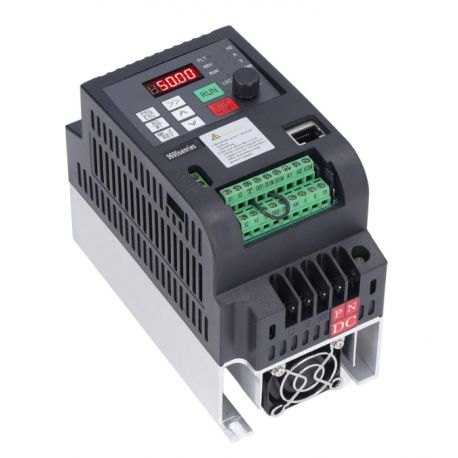

Variateur de fréquence monophasé 1,5kW soit 2CV 7A (mono/mono), série 9600D, IP20, Idéal pour l'alimentation d'un moteur monophasé à condensateur permanent pour des application à faible couple (ex.: pompe et ventilateur).

Schéma principe variateur mono tri

En savoir plus

Prix unitaire :

189,00 €TTC
157,50 €HT

en stock En stock

paiement securise
Type de produit 1. Variateur de fréquence mono/mono
Tension d'alimentation 220-230V monophasé
Tension de sortie 220-230V monophasé
Puissance 1.5 KW / 2 CV
Courant d'entrée 15,7 A
Courant de sortie 7 A
Indice de protection IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé 16 A
Type et section câble d'alimentation H07RNF 3G2,5mm2
Type et section câble de sortie H07RNF 3G2,5mm2
Température ambiente -10°C à +40°C
Potentiomètre en façade Oui
Humidité De 5 % à 95 %, sans condensation
Type de montage Sur platine

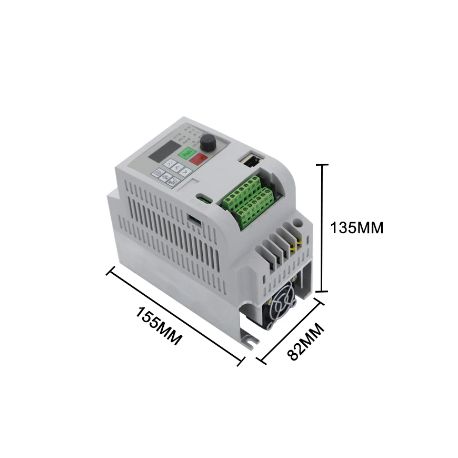

Dimensions (LxHxP) 82x155x135 mm
Gamme 9600D
Marque EM DISTRIBUTION

Le variateur entrée monophasé et sortie monophasé de la série 9600D est un variateur de vitesse adapté aux moteurs monophasés à simple condensateur jusqu'à 2.2 kW. Compact et facile d'utilisation, ce variateur est conçu pour alimenter les applications simples à faible couple comme des pompes à eau et des ventilateurs. Il permet exclusivement d'alimenter un moteur asynchrone monophasé à condensateur permanent.

Il est recommandé d'utiliser le variateur monophasé entre 35 et 50Hz.

Notice en français disponible dans l'onglet téléchargement.

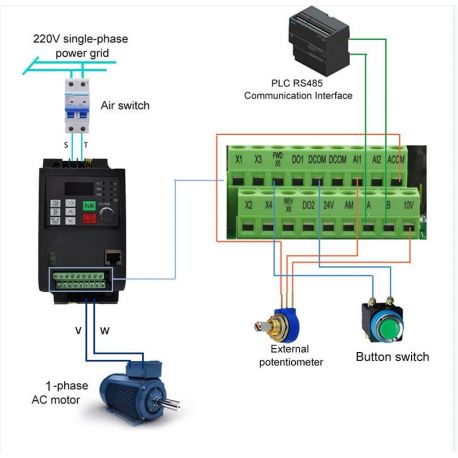

Schéma de connexion variateur monophasé 9600D

Le variateur de fréquence mono/mono 9600D contient des entrées/sorties numérique et analogique, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt, AU), boutons à 2 ou 3 positions et potentiomètre directement sur votre machine.

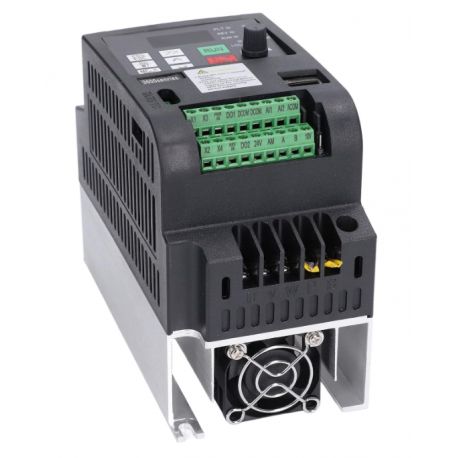

Pour l'alimentation du variateur il suffit d'alimenter en entrée les bornes S et T respectivement sur le phase et le neutre de votre installation puis en sortie du variateur vers le moteur monophasé, les bornes V, W.

schéma de connexion variateur mono tri CFW100

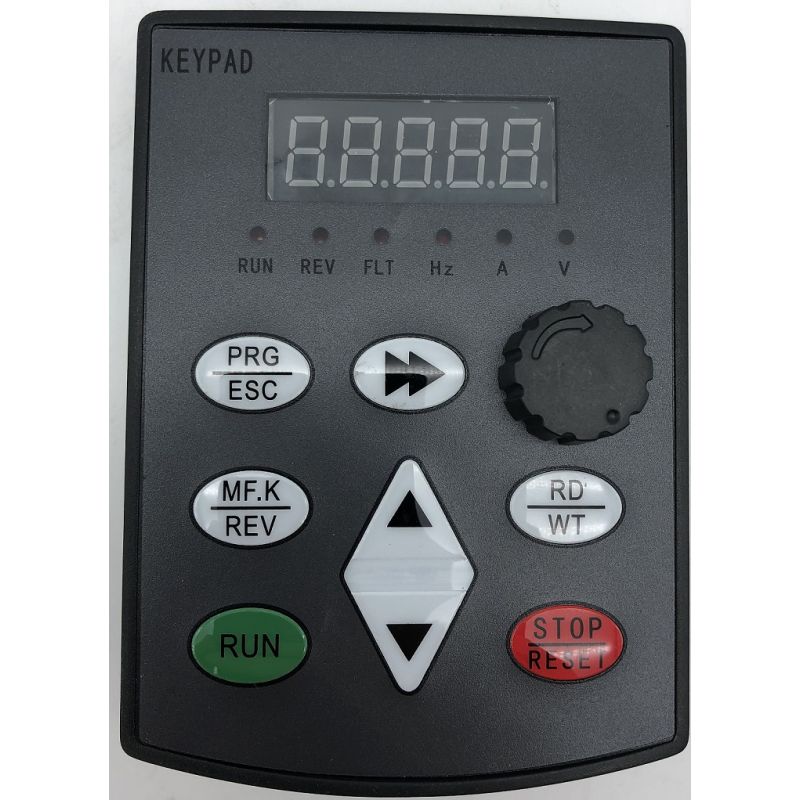

Console de commande déportée VFR-09X

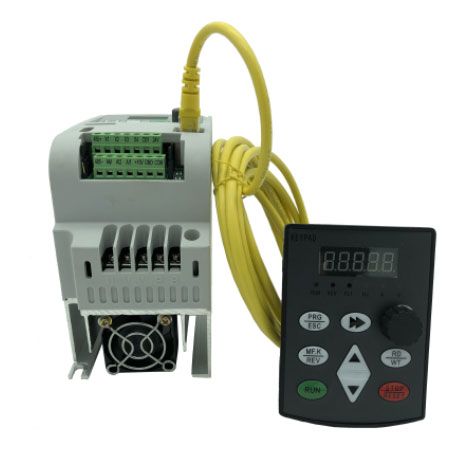

Il est possible de déporter l'intégralité des commandes du variateur 9600D grâce à une console de commande RJ45 (vendue séparément). Il vous sera facile de l'installer en façade d'armoire électrique ou bien tout simplement de déporter les commandes prêt de votre machine.

Vous pourrez ainsi :

  • - Programmer votre variateur à distance
  • - Changer le sens de rotation
  • - Faire varier la fréquence
  • - Mettre en marche et arrêter le variateur

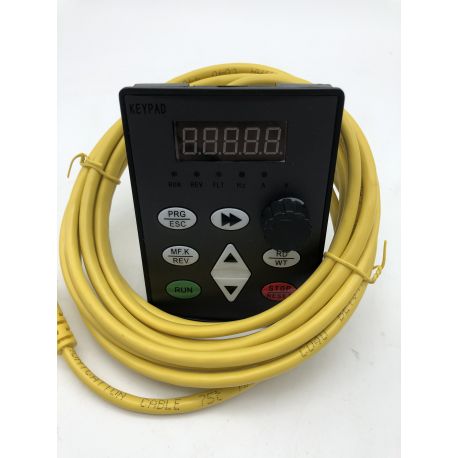

Console de commande deportee

Pour votre installation nous vous conseillons :

Les documents à télécharger du produit Variateur de vitesse monophasé 1,5kW 7A 220V pour moteur à condensateur permanent

Télécharger le manuel d'installation du variateur VFR9600 (ANGLAIS)
Télécharger le manuel d'installation du variateur VFR9600 (FRANCAIS)
