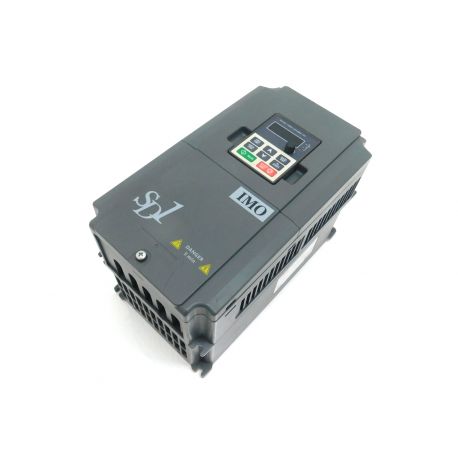

Variateur de fréquence triphasé 15kW 32A Entrée et Sortie tri 380V - SD1-32A-43 - IMO

Référence : I28.SD1-32A-43

LIVRAISON OFFERTE

Variateur de fréquence triphasé 15kW 32A Entrée et Sortie tri 380V - SD1-32A-43 - IMO

Description

Variateur de vitesse triphasé 230V 15kW 32A IMO pour démarrer un moteur triphasé à partir d'un réseau tri 380-400V. Le couplage du moteur devra être en étoile pour un moteur de 230/400V ou en triangle pour les moteurs de 400/690V. Remplacera parfaitement un variateur SCHNEIDER Altivar ou ABB ACS150 et ACS480.
+ Intègre une console amovible avec potentiomètre en façade, fonction sécurité STO (Safe Torque Off) et une protection thermique
+ Prévoir un disjoncteur triphasé courbe D adapté en amont du variateur.
+ Il est fortement conseillé d'installer ce variateur dans un coffret électrique étanche.

Prix unitaire :

935,00 €TTC
779,17 €HT

En stock

DEMANDER UN DEVIS

Imprimer
Envoyer à un ami

Variateur de fréquence triphasé 15kW 32A Entrée et Sortie tri 380V - SD1-32A-43 - IMO

Variateur de vitesse triphasé 230V 15kW 32A IMO pour démarrer un moteur triphasé à partir d'un réseau tri 380-400V. Le couplage du moteur devra être en étoile pour un moteur de 230/400V ou en triangle pour les moteurs de 400/690V. Remplacera parfaitement un variateur SCHNEIDER Altivar ou ABB ACS150 et ACS480.
+ Intègre une console amovible avec potentiomètre en façade, fonction sécurité STO (Safe Torque Off) et une protection thermique
+ Prévoir un disjoncteur triphasé courbe D adapté en amont du variateur.
+ Il est fortement conseillé d'installer ce variateur dans un coffret électrique étanche.

Envoyer cette fiche produit à :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

Besoin d'une aide ou d'un conseil ?
03 52 76 01 10

Plus d’informations
Caractéristiques techniques
Téléchargement

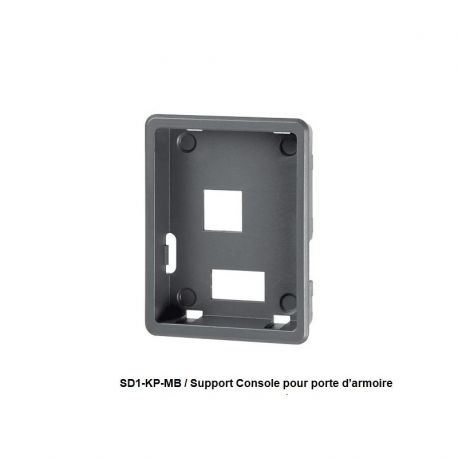

Accessoires

Type de produit	1. Variateur de fréquence triphasé
Tension d'alimentation	380-400V triphasé
Tension de sortie	380-400V triphasé
Puissance	15 KW / 20 CV
Courant d'entrée	40 A
Courant de sortie	32 A
Indice de protection	IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé	63 A
Type et section câble d'alimentation	H07RNF 4G6mm2
Type et section câble de sortie	H07RNF 4G6mm2
Fréquence de sortie	0 à 400Hz
Mode de contrôle	Scalaire (V/F) et contrôle vectoriel (VVW)
Capacité de surcharge en courant	150% pendant 60 secondes
Température ambiente	-10°C à +40°C
Protocole de communication	Modbus RTU (RS-485)
Console détachable	Oui
Potentiomètre en façade	Oui
Paramétrage à partir d'un PC	Oui
Humidité	De 5 % à 95 %, sans condensation
Type de moteur compatible	Moteur asynchrone triphasé
Fonction Auto réglage	Oui (Statique et dynamique)
Fonction sécurité STO	Oui
Type de montage	Sur platine
Dimensions (LxHxP)	170x320x196,3 mm
Poids	5,83 Kg
Gamme	SD1
Marque	IMO

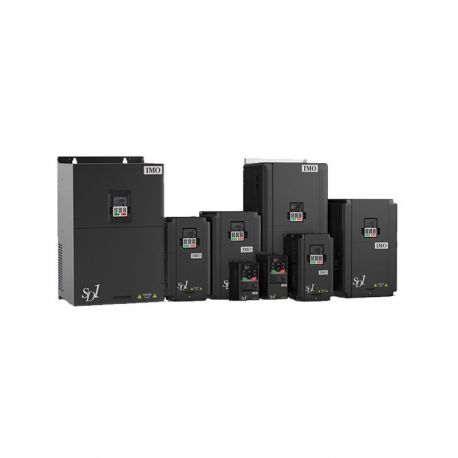

Le variateur de vitesse SD1 IMO est un VSD haute performance 100% équivalent à un variateur ATV Schneider et ACS150/ACS480/ACS580 ABB. Il est dédié à l'alimentation des moteurs à induction triphasés. Le variateur SD132A43 sera idéal pour les applications sur machines à moteur triphasé nécessitant un contrôle précis et une opération facile.

Le variateur de fréquence SD1 peut être utilisé pour des charges à couple constant dont les démarrages sont difficiles telle que les compresseurs d'air et des charges à couple variable telles que pompes, ventilateurs, etc.
Compact et facile à installer, ce régulateur s'adaptera parfaitement à l'intérieur d'un coffret électrique étanche et vous permettra de faire varier la fréquence de la tension d'alimentation (50Hz), et ainsi de faire varier la vitesse de base du moteur électrique asynchrone.

Ce convertisseur triphasé SD1 de chez IMO possède de nombreux avantages avec un bon rapport qualité/prix : Filtre intégré en standard, potentiomètre en face avant (sur les versions de 0.4Kw à 0,75Kw pour le 230V-3AC et de 0,75 à 2,2Kw pour le 400V-3AC), montage facile sur Rail-Din, ventilation forcée, paramétrage possible par logiciel PC.

Caractéristiques du variateur de vitesse mono/tri SD1 (IMO)

1 entrée de sécurité STO intégré (SIL2/SIL3-mode dépendant).
Contrôle de couple vectoriel
montage sur Rail DIN (<2.2kW)
1 entrée HDI, 2 entrées analogues, 2 sorties relais, sortie de transistor, 1 à 2 sorties analogues, 4 à 5 entrées digitales, PNP/NPN sélectionnable
Modbus RTU / RS485
PID standard
jusqu'à 150% de couple de démarrage
freinage par injection DC
conformité CE, RoHS et Reach , TUV, UL/cUL

Diagramme de câblage du circuit de commande

Le variateur de fréquence tri-tri SD1 IMO possède de nombreuses entrées / sorties numériques et analogiques permettant ainsi de brancher et déporter des organes de commandes (potentiomètres, boutons poussoirs, boutons à 2 ou 3 positions...).

Câblage de boutons poussoirs M/A, inverseur et potentiomètre

Afin d'utiliser des commandes déportées du variateur (boutons poussoirs marche/arrêt, inversion de sens et potentiomètre), il est nécessaire de modifier certains paramètres du variateur.

Pour modifier les paramètres, il faut appuyer une fois sur la touche « PRG », cela vous permet d’atterrir dans le menu P00. Cliquez ensuite sur « ENT » pour atterrir dans le sous menu. (le bouton « ESC » permet de retourner en arrière).Utilisez les flèches haut/bas pour naviguer dans le menu et sous menu.

Paramètre	Valeur du paramètre	Signification
P00.01	1	Permet d'externaliser les commandes
P00.06	2	Permet d'utiliser un potentiomètre déporté sur l'entrée analogique AI2 du variateur. Si vous ne parvenez pas à passer ce paramètre à 2, il faut modifier le paramètre P00.07 de 2 à 1.
P00.09	1	Permet de définir la source de commande en fréquence


Paramètre à modifier : - P05.01= 1 (opération de rotation vers l'avant) - P05.02 = 3 (3 opération de commande sur fils) - P05.03 = 2 (Opération de rotation inverse) - P05.13 = 2 (Réglage du mode d'opération de la commande de bornes d'entrées)

Schéma de branchement d'une résistance de freinage variateur mono-tri SD1

Une résistance de freinage est installée afin de garantir la durée de la décélération. L'énergie de freinage absorbée est dissipée sous forme de chaleur. On doit installer une résistance de freinage sur des machines à forte inertie, à charge entrainante, les machines à balourd et de façon générale lorsque le temps d'arrêt doit être court.

Branchement résistance de freinage variateur mono-tri

La résistance de freinage peut chauffer pendant le fonctionnement. Assurez-vous qu'elle est montée dans une position appropriée à au moins 10 cm des autres objets. il est important d'utiliser une résistance de la valeur nominale correcte. Consultez-nous pour plus d'information.

Pour votre installation nous vous conseillons :
