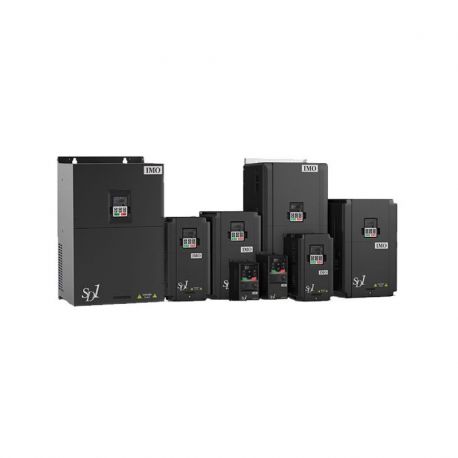

Variateur de fréquence triphasé 90kW 180A Entrée et Sortie tri 380V - SD1-180A-43 - IMO

Description

Variateur de vitesse triphasé 230V 90kW soit 125CV, 180A IMO pour démarrer un moteur triphasé à partir d'un réseau tri 380-400V. Le couplage du moteur devra être en étoile pour un moteur de 230/400V ou en triangle pour les moteurs de 400/690V. Remplacera parfaitement un variateur SCHNEIDER Altivar ou ABB ACS150 et ACS480.

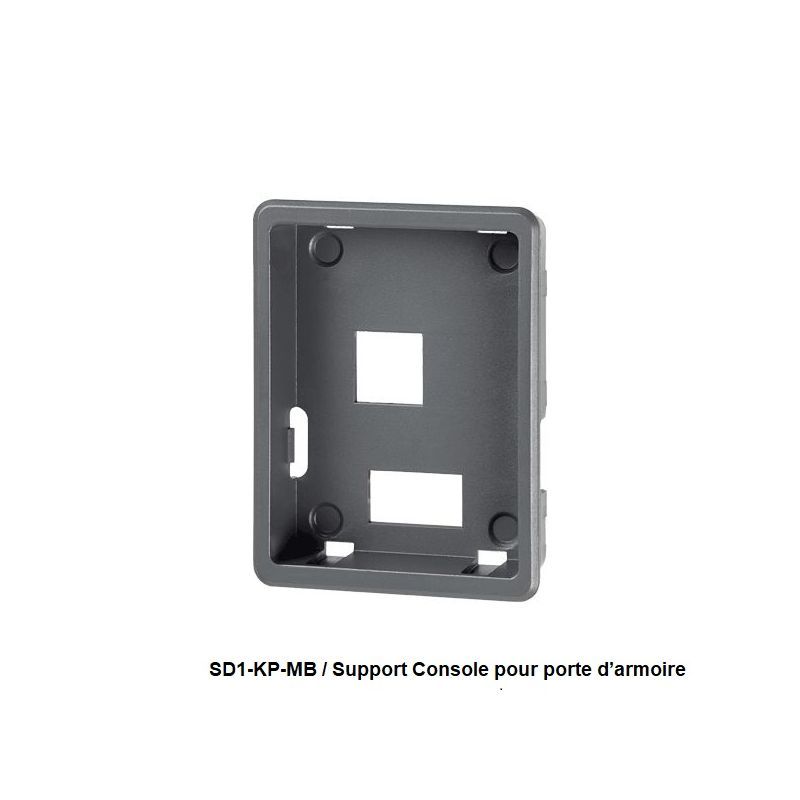

+ Intègre une console amovible avec potentiomètre en façade, fonction sécurité STO (Safe Torque Off) et une protection thermique
+ Prévoir un disjoncteur triphasé courbe D adapté en amont du variateur.
+ Il est fortement conseillé d'installer ce variateur dans un coffret électrique étanche.

En savoir plus

Prix unitaire :

3 990,00 €TTC
3 325,00 €HT

en stock En stock

paiement securise
Type de produit 1. Variateur de fréquence triphasé
Tension d'alimentation 380-400V triphasé
Tension de sortie 380-400V triphasé
Puissance 90 KW / 125 CV
Courant d'entrée 168 A
Courant de sortie 180 A
Indice de protection IP20 (montage dans un coffret étanche)
Calibre de disjoncteur recommandé 315 A
Type et section câble d'alimentation H07RNF 4G95mm2
Type et section câble de sortie H07RNF 4G95mm2
Fréquence de sortie 0 à 400Hz
Mode de contrôle Scalaire (V/F) et contrôle vectoriel (VVW)
Capacité de surcharge en courant 150% pendant 60 secondes
Température ambiente -10°C à +40°C
Protocole de communication Modbus RTU (RS-485)
Console détachable Oui
Potentiomètre en façade Oui
Paramétrage à partir d'un PC Oui
Humidité De 5 % à 95 %, sans condensation
Type de moteur compatible Moteur asynchrone triphasé
Fonction Auto réglage Oui (Statique et dynamique)
Fonction sécurité STO Oui
Type de montage Sur platine
Dimensions (LxHxP) 338x554x329,2 mm
Poids 45 Kg
Gamme SD1
Marque IMO

Le variateur de vitesse SD1 IMO est un VSD haute performance 100% équivalent à un variateur ATV Schneider et ACS150/ACS480/ACS580 ABB. Il est dédié à l'alimentation des moteurs à induction triphasés. Le variateur SD1180A43 sera idéal pour les applications sur machines à moteur triphasé nécessitant un contrôle précis et une opération facile.

Le variateur de fréquence SD1 peut être utilisé pour des charges à couple constant dont les démarrages sont difficiles telle que les compresseurs d'air et des charges à couple variable telles que pompes, ventilateurs, etc.
Compact et facile à installer, ce régulateur s'adaptera parfaitement à l'intérieur d'un coffret électrique étanche et vous permettra de faire varier la fréquence de la tension d'alimentation (50Hz), et ainsi de faire varier la vitesse de base du moteur électrique asynchrone.

Ce convertisseur triphasé SD1 de chez IMO possède de nombreux avantages avec un bon rapport qualité/prix : Filtre intégré en standard, potentiomètre en face avant (sur les versions de 0.4Kw à 0,75Kw pour le 230V-3AC et de 0,75 à 2,2Kw pour le 400V-3AC), montage facile sur Rail-Din, ventilation forcée, paramétrage possible par logiciel PC.

Caractéristiques du variateur de vitesse mono/tri SD1 (IMO)

  • 1 entrée de sécurité STO intégré (SIL2/SIL3-mode dépendant).
  • Contrôle de couple vectoriel
  • montage sur Rail DIN (<2.2kW)
  • 1 entrée HDI, 2 entrées analogues, 2 sorties relais, sortie de transistor, 1 à 2 sorties analogues, 4 à 5 entrées digitales, PNP/NPN sélectionnable
  • Modbus RTU / RS485
  • PID standard
  • jusqu'à 150% de couple de démarrage
  • freinage par injection DC
  • conformité CE, RoHS et Reach , TUV, UL/cUL

Diagramme de câblage du circuit de commande

Le variateur de fréquence tri-tri SD1 IMO possède de nombreuses entrées / sorties numériques et analogiques permettant ainsi de brancher et déporter des organes de commandes (potentiomètres, boutons poussoirs, boutons à 2 ou 3 positions...).

Câblage de boutons poussoirs M/A, inverseur et potentiomètre

Afin d'utiliser des commandes déportées du variateur (boutons poussoirs marche/arrêt, inversion de sens et potentiomètre), il est nécessaire de modifier certains paramètres du variateur.

Pour modifier les paramètres, il faut appuyer une fois sur la touche « PRG », cela vous permet d’atterrir dans le menu P00. Cliquez ensuite sur « ENT » pour atterrir dans le sous menu. (le bouton « ESC » permet de retourner en arrière).Utilisez les flèches haut/bas pour naviguer dans le menu et sous menu.

Paramètre Valeur du paramètre Signification
P00.01

1

Permet d'externaliser les commandes
P00.06 2 Permet d'utiliser un potentiomètre déporté sur l'entrée analogique AI2 du variateur. Si vous ne parvenez pas à passer ce paramètre à 2, il faut modifier le paramètre P00.07 de 2 à 1.
P00.09 1 Permet de définir la source de commande en fréquence
cablage boutons poussoirs et inversion de sens Câblage potentiomètre variateur sd1 imo

Paramètre à modifier :

- P05.01= 1 (opération de rotation vers l'avant)
- P05.02 = 3 (3 opération de commande sur fils)
- P05.03 = 2 (Opération de rotation inverse)
- P05.13 = 2 (Réglage du mode d'opération de la commande de bornes d'entrées)

Schéma de branchement d'une résistance de freinage variateur mono-tri SD1

Une résistance de freinage est installée afin de garantir la durée de la décélération. L'énergie de freinage absorbée est dissipée sous forme de chaleur. On doit installer une résistance de freinage sur des machines à forte inertie, à charge entrainante, les machines à balourd et de façon générale lorsque le temps d'arrêt doit être court.

Branchement résistance de freinage variateur mono-tri

La résistance de freinage peut chauffer pendant le fonctionnement. Assurez-vous qu'elle est montée dans une position appropriée à au moins 10 cm des autres objets. il est important d'utiliser une résistance de la valeur nominale correcte. Consultez-nous pour plus d'information.

Les documents à télécharger du produit Variateur de fréquence triphasé 90kW 180A Entrée et Sortie tri 380V - SD1-180A-43 - IMO
