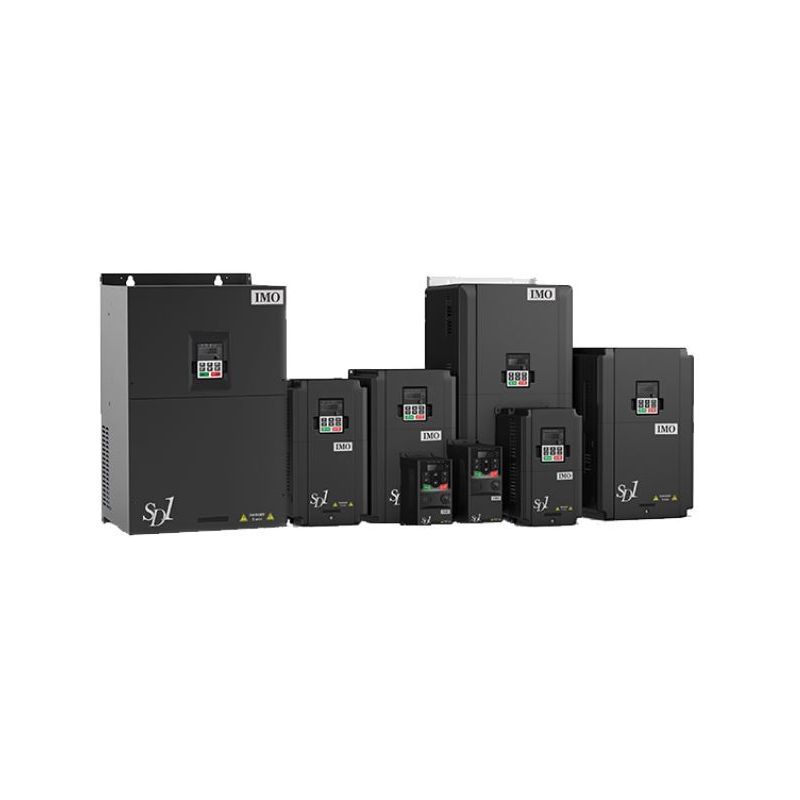

Variateur de fréquence triphasé 110kW 215A Entrée et Sortie tri 380V - SD1-215A-43 - IMO

Le variateur de vitesse SD1 IMO est un VSD haute performance 100% équivalent à un variateur ATV Schneider et ACS150/ACS480/ACS580 ABB. Il est dédié à l'alimentation des moteurs à induction triphasés. Le variateur SD1215A43 sera idéal pour les applications sur machines à moteur triphasé nécessitant un contrôle précis et une opération facile.

Le variateur de fréquence SD1 peut être utilisé pour des charges à couple constant dont les démarrages sont difficiles telle que les compresseurs d'air et des charges à couple variable telles que pompes, ventilateurs, etc.
Compact et facile à installer, ce régulateur s'adaptera parfaitement à l'intérieur d'un coffret électrique étanche et vous permettra de faire varier la fréquence de la tension d'alimentation (50Hz), et ainsi de faire varier la vitesse de base du moteur électrique asynchrone.

Ce convertisseur triphasé SD1 de chez IMO possède de nombreux avantages avec un bon rapport qualité/prix : Filtre intégré en standard, potentiomètre en face avant (sur les versions de 0.4Kw à 0,75Kw pour le 230V-3AC et de 0,75 à 2,2Kw pour le 400V-3AC), montage facile sur Rail-Din, ventilation forcée, paramétrage possible par logiciel PC.

Caractéristiques du variateur de vitesse mono/tri SD1 (IMO)

• 1 entrée de sécurité STO intégré (SIL2/SIL3-mode dépendant).
• Contrôle de couple vectoriel
• montage sur Rail DIN (<2.2kW)
• 1 entrée HDI, 2 entrées analogues, 2 sorties relais, sortie de transistor, 1 à 2 sorties analogues, 4 à 5 entrées digitales, PNP/NPN sélectionnable
• Modbus RTU / RS485
• PID standard
• jusqu'à 150% de couple de démarrage
• freinage par injection DC
• conformité CE, RoHS et Reach , TUV, UL/cUL

Diagramme de câblage du circuit de commande

Le variateur de fréquence tri-tri SD1 IMO possède de nombreuses entrées / sorties numériques et analogiques permettant ainsi de brancher et déporter des organes de commandes (potentiomètres, boutons poussoirs, boutons à 2 ou 3 positions...).

Câblage de boutons poussoirs M/A, inverseur et potentiomètre

Afin d'utiliser des commandes déportées du variateur (boutons poussoirs marche/arrêt, inversion de sens et potentiomètre), il est nécessaire de modifier certains paramètres du variateur.

Pour modifier les paramètres, il faut appuyer une fois sur la touche « PRG », cela vous permet d’atterrir dans le menu P00. Cliquez ensuite sur « ENT » pour atterrir dans le sous menu. (le bouton « ESC » permet de retourner en arrière).Utilisez les flèches haut/bas pour naviguer dans le menu et sous menu.

Paramètre à modifier : - P05.01= 1 (opération de rotation vers l'avant) - P05.02 = 3 (3 opération de commande sur fils) - P05.03 = 2 (Opération de rotation inverse) - P05.13 = 2 (Réglage du mode d'opération de la commande de bornes d'entrées)

Schéma de branchement d'une résistance de freinage variateur mono-tri SD1

Une résistance de freinage est installée afin de garantir la durée de la décélération. L'énergie de freinage absorbée est dissipée sous forme de chaleur. On doit installer une résistance de freinage sur des machines à forte inertie, à charge entrainante, les machines à balourd et de façon générale lorsque le temps d'arrêt doit être court.

La résistance de freinage peut chauffer pendant le fonctionnement. Assurez-vous qu'elle est montée dans une position appropriée à au moins 10 cm des autres objets. il est important d'utiliser une résistance de la valeur nominale correcte. Consultez-nous pour plus d'information.
