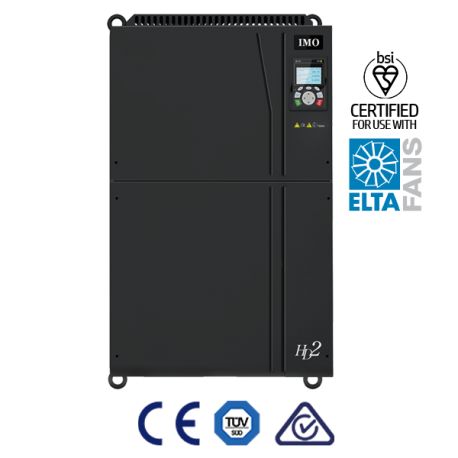

Variateur de fréquence 160kW/220CV 305A moteur synchrone et asynhrone - HD2-305A-43 - IMO

Description

Variateur de fréquence IMO HD2305A43 160kW/220CV Triphasé 0-460V 305A.
Conçu pour contrôler les moteurs asynchrones triphasés et les moteurs synchrones à aimants permanents, la gamme de variateur HD2 regorge de fonctionnalités spécifiques comme les protocoles de communication (Ethernet IP, Profinet, Profibus, EtherCAT, Modbus, CANopen.) ainsi que la communication Bluetooth et WiFi pour la programmation.

    En savoir plus

    Prix unitaire :

    6 899,00 €TTC
    5 749,17 €HT

    en stock En stock

    paiement securise
    Type de produit 1. Variateur de fréquence triphasé
    Tension d'alimentation 380-400V triphasé
    Tension de sortie 380-400V triphasé
    Puissance 160 KW / 220 CV
    Courant d'entrée 310 A
    Courant de sortie 305 A
    Indice de protection IP20 (montage dans un coffret étanche)
    Calibre de disjoncteur recommandé 450 A
    Fréquence de sortie 0 à 400Hz
    Mode de contrôle Scalaire (V/F) et contrôle vectoriel (VVW)
    Capacité de surcharge en courant 150% pendant 60 secondes
    Température ambiente -10°C à +40°C
    Protocole de communication Modbus RTU (RS-485), Profibus DP (option), CANopen (option), Profinet (option)

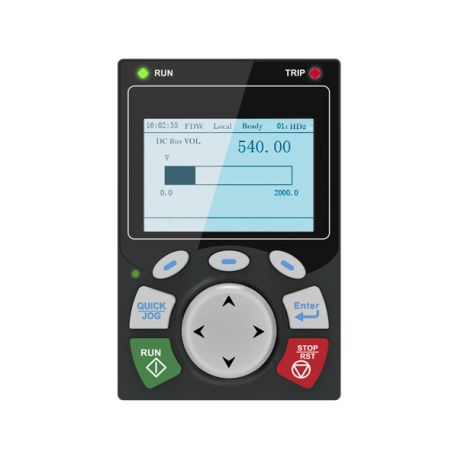

    Console détachable Oui
    Potentiomètre en façade Non
    Paramétrage à partir d'un PC Oui
    Humidité De 5 % à 95 %, sans condensation
    Les protocoles de communication Modbus RTU (RS-485 intégré), CANopen, DeviceNet et PROFIBUS DP
    Type de moteur compatible Moteur asynchrone et synchrone
    Fonction Auto réglage Oui (Statique et dynamique)
    Fonction sécurité STO Oui
    Type de montage Mural
    Dimensions (LxHxP) 500x870x360 mm
    Poids 85 Kg
    Gamme HD2
    Marque IMO

    Le variateur de vitesse HD2 IMO est un convertisseur de fréquence ultra performant spécialement conçu pour les moteurs à induction triphasés et moteurs synchrones à aimant permanent. Il possède de nombreuses entrées sorties TOR, Relais et Analogiques et intègre un filtre C3, filtre C1 et C2 en option.

    Le variateur HD2 utilise la technologie de contrôle vectoriel la plus avancée qui offre une réponse et un contrôle de vitesse exceptionnels pour les moteurs asynchrones et synchrones, ainsi qu'une fiabilité, une précision et une stabilité inégalées. Les avantages supplémentaires pour le client incluent la vaste gamme des protocoles de communication (ModBus RTU/RS485, Profibus DP, CANopen, Profinet...) ainsi que la communication Bluetooth et WiFi pour la programmation. Le variateur HD2 possède 2 entrées rapides HDIA et HDIB qui peuvent être utilisées comme entrée codeur de 50Khz.

    Caractéristiques du variateur de vitesse HD2 (IMO)

    La gamme de variateurs de fréquence HD2 IMO offre un réglage automatique du moteur qui minimise les pertes de puissance, un contrôle PID qui
    permet le fonctionnement du moteur tout en contrôlant la température, la pression et le débit sans l'utilisation d'un appareil externe ou d'un contrôleur, ainsi que de la fonctionnalité de logique programmable.

    Les fonctionnalités de contrôle standard de toute la famille SD1/HD2 et HD2IP incluent :
    • Contrôle vectoriel de couple
    • Jusqu'à 150 % de couple de démarrage
    • IP20 (IP55 pour HD2IP)
    • Processeur haute vitesse
    • Fonction d'auto réglage du moteur (statique et dynamique)
    • Absence sécurisé du couple (fonction STO)
    • Freinage par injection de courant continu
    • Hacheur de freinage intégré
    • Contrôle PID en standard
    • Intégré Modbus RTU/RS485

    En plus de ce qui précède, les séries HD2 et HD2IP offrent des fonctionnalités plus améliorées :
    • Commande de moteur à aimant permanent
    • Clavier détachable avec copie
    • Clavier LCD avancé
    • 2 jeux de paramètres moteur
    • Freinage de flux
    • Carte PLC
    • Carte PG (plusieurs options)
    • DCR (18,5 kW-110 kW)

    Bornes de connexion variateur HD2 :

    Un variateur sécurisé en standard

    Tous les modèles de variateur de la gamme SD1, HD2 et HD2IP incluent "Safe Torque OFF" (STO) de série. STO est une caractéristique de sécurité extrêmement importante pouvant prévenir les accidents industriels et même sauver des vies. La fonction STO garantit qu'aucune énergie génératrice de couple n'est transmise à l'équipement. la fonction STO est utilisé pour amener le variateur à un arrêt complet et empêcher tout démarrage intempestif ou involontaire du moteur ou du variateur. Cela permet donc de travailler en toute sécurité lorsque, par exemple, la porte de protection ou le couvercle est ouvert ou retiré.

    L'avantage d'une fonctionnalité STO intégrée par rapport aux solutions de sécurité standard utilisant un appareillage de commutation électromécanique est initialement l'élimination de plusieurs composants et des pannes et maintenances associées, mais est également considérablement plus rapide en raison d'un temps de commutation plus court qu'une solution conventionnelle.

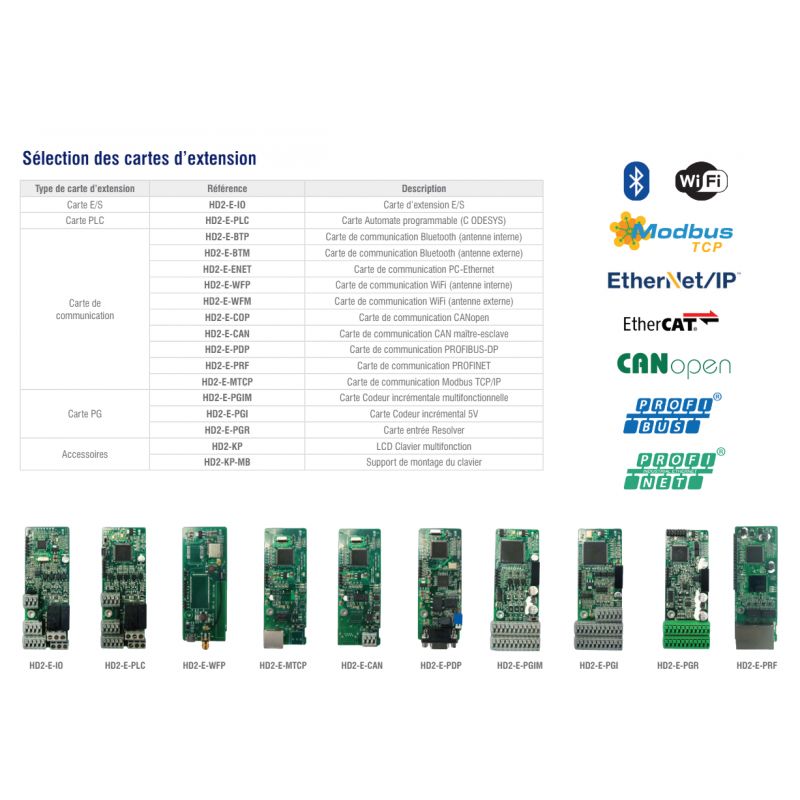

    Cartes d'extension HD2/HD2IP
