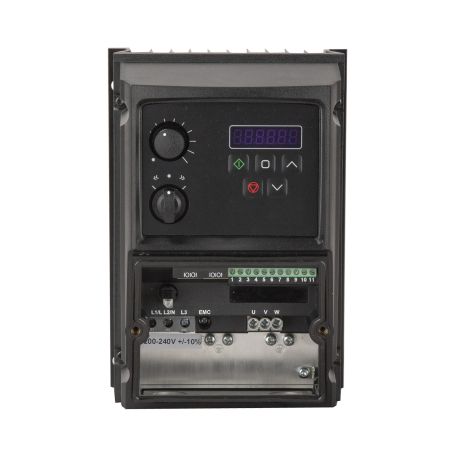

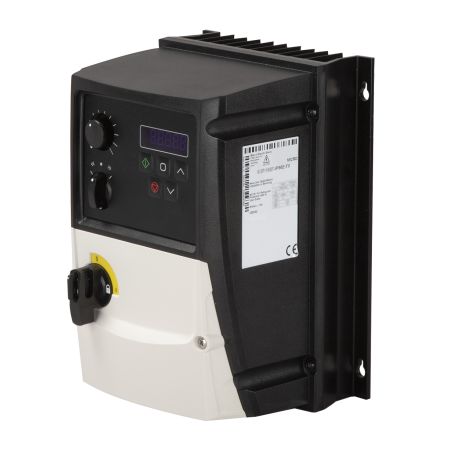

Variateur de fréquence IP66S pour extérieur 22kW/30CV 46A Alimentation et sortie tri 380V

EM Distribution

S2.29090180

Description

Variateur de fréquence étanche IP66S 22kW soit 30CV, 46A mono/tri MULTI-22-3X4T-IP66S, idéal pour une utilisation en extérieur, prêt à l'emploi. Gamme Multi Drive. Alimentation et sortie triphasé 380V.

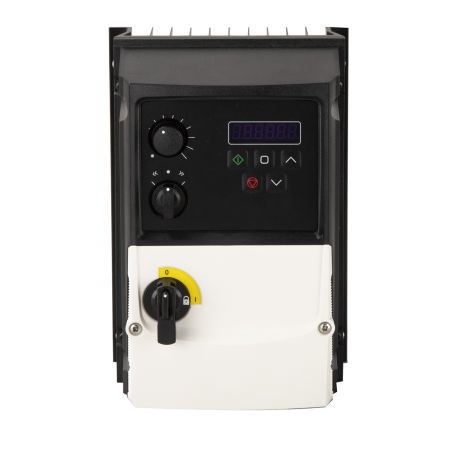

- Intègre un potentiomètre, commutateur 3 positions et sectionneur de ligne cadenassable en façade.

Schéma principe variateur mono tri

En savoir plus

Prix unitaire :

1 789,00 €TTC
1 490,83 €HT

en stock En stock

paiement securise
Type de produit 1. Variateur de fréquence triphasé
Tension d'alimentation 380-400V triphasé
Tension de sortie 380-400V triphasé
Puissance 22 KW / 30 CV
Courant d'entrée 51,9 A
Courant de sortie 46 A
Indice de protection IP66 (étanche, montage en extérieur)
Calibre de disjoncteur recommandé 63 A
Type et section câble d'alimentation H07RNF 4G16mm2
Type et section câble de sortie H07RNF 4G16mm2
Fréquence de sortie 0 à 500 Hz
Mode de contrôle Scalaire (V/F) et contrôle vectoriel (VVW)
Capacité de surcharge en courant 150% pendant 60 secondes
Température ambiente -10°C à +40°C
Altitude Inférieure à 1000m
Protocole de communication Modbus RTU (RS-485) et CANopen
Potentiomètre en façade Oui
Sectionneur Sectionneur cadenassable
Commutateur Commutateur 3 positions
Filtre CEM intégré Filtre CEM C1 Intégré
Paramétrage à partir d'un PC Oui
Humidité De 5 % à 95 %, sans condensation
Type de moteur compatible Moteur asynchrone triphasé
Fonction Auto réglage Oui (Statique et dynamique)
Type de montage Mural
Dimensions (LxHxP) 240x360x275mm
Poids 9,5 Kg
Gamme MULTI DRIVE
Marque EM DISTRIBUTION

Le variateur étanche 22kW Multi Drive IP66S est un variateur de vitesse adapté aux moteurs triphasés asynchrone 230/400V (couplage étoile) ou 400/690V (couplage triangle). Compact et robuste il s'installera parfaitement au coeur de vos process et assurera le contrôle et l'ajustement de la vitesse de votre moteur triphasé, facilitant ainsi un démarrage progressif et une gestion optimale de la vitesse. ce variateur est conçu spécialement pour une utilisation autant à l'intérieur qu'à l'extérieur grâce à son boitier polycarbonates étanche IP66 qui résiste aux UV, aux graisses, aux acides etc. Simple à installer, il vous suffira de le monter sur un mûr ou une tôle, vous n'avez rien à programmer, le variateur est déjà pré-programmé pour être utilisé avec le potentiomètre et le bouton inverseur de sens en face avant. Ce variateur mono/tri est très utilisé pour alimenter les applications industrielles et domestiques. Ce régulateur de vitesse trouvera sa place pour votre pompe de piscine, compresseur ou encore votre hotte de cuisine.

Caractéristiques techniques

Le variateur moteur Multi Drive dispose des caractéristiques techniques suivantes :

  • Cartes tropicalisées 3C3 en standard
  • Adapté pour toutes les applications (surcharge 150%)
  • Contrôle tous les types de moteurs courant continu (AC), à aimant permanent (PM), courant continu sans balais (BLDC) et à réluctance synchrone (SynRM)
  • Simplicité de paramétrage avec une interface intuitive
  • Filtre CEM résidentiel intégré - cat. C1 (déconnectable)
  • 2 ports RJ45 pour chaînage Modbus-RTU
  • Transistor de freinage inclus à partir de la taille 2
  • Facilité de raccordement (2 PE fournis)
  • Régulateur PI (fonction veille/sortie de veille)
  • Entrée Mode désenfumage / Mode arrêt rapide
  • Entrée pour sonde PTC / PTO

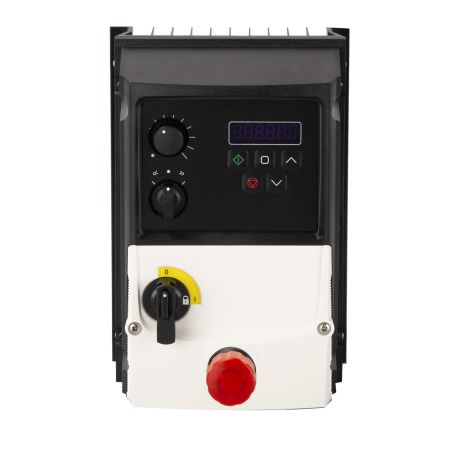

Options variateur IP66 extérieur

Schéma de commande

Le variateur de fréquence micro drive contient des entrées/sorties numérique et analogique, 0-10V, vous permettant ainsi de câbler et déporter des boutons poussoirs (Marche, arrêt, AU), boutons à 2 ou 3 positions et potentiomètre.

schéma de connexion variateur mono tri CFW100

Dimensions

Console de commande deportee
